塑料球閥和塑料蝶閥結構和性能介紹

由于塑料具有的特殊性能，因而廣泛用來生產石油化工管道閥門。塑料閥門的生產工藝主要是注塑成形的。又因塑料閥門的主要元件是由注塑模具制造的，近些年來，數控機床快速發展、不斷更新，促進了模具制造業的發展，精密模具、大型模具以及精密注塑設備的出現，使塑料閥門的生產得到快速發展。
使塑料閥門發展的另一個原因是市場需求，給排水工業上使用了大批塑料閥門，這是因為塑料材質的某些特性決定的：
①給排水管道用閥門使用溫度不高（常溫），使用的壓力不高（0.4~0.6MPa），而且管道閥門內不易結垢，沒有污染，塑料閥門很適合。
②連接方便，除去法蘭連接外，還有螺紋連接、卡套連接和承插焊連接，某些塑料材質可以簡單地承插黏合連接，而有些塑料需要熔焊，即使熔焊也比金屬對金屬的焊接簡單很多，所以受到使用者的歡迎。
③塑料價格便宜，生產閥門成本低。
由于以上原因，塑料閥門的發展非常迅速，隨著工程塑料新品種的出現，耐溫、耐壓、耐腐蝕性能不斷提高，塑料閥門的應用范圍還將進一步拓展，幾乎涉及所有通用閥門。
塑料閥門的制造在我國方興未艾，隨著新型塑料品種的不斷出現，塑料閥門的生產工藝不斷改進和完善，塑料閥門的品種規格不斷增加和品質的不斷提高，在這個塑料世界的年代里，塑料閥門的應用前景無比廣闊。
由于塑料閥門優異的耐腐蝕性、不粘性、保溫性、電絕緣性和生產成本低、安裝簡便等特點，已經在我國石化工業、給排水工業中發揮重要作用。

塑料球閥（plastics ball valve）

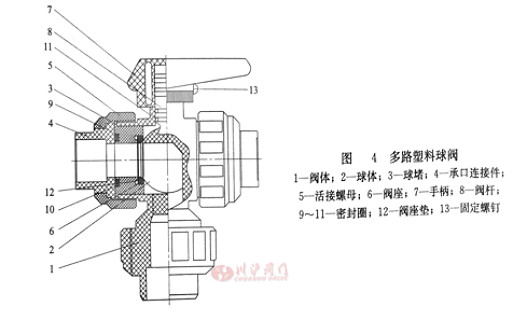

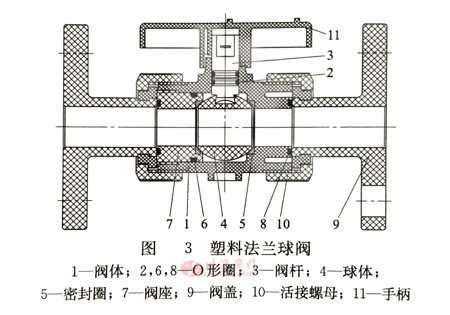

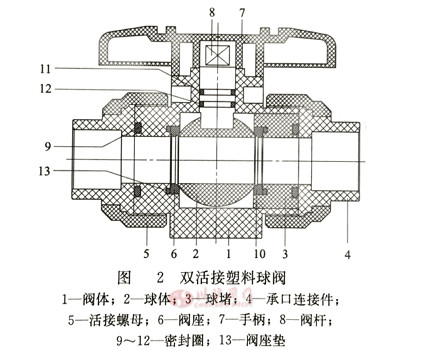

（1）結構塑料球閥是啟閉部件（球體）繞著閥桿的軸線旋轉的閥門，所有與介質接觸的部位均為塑料材料。此類型閥門具有啟閉速度快、流體阻力小、應用范圍廣等特點。塑料球閥有雙活接塑料球閥（圖2）、塑料法蘭球閥（圖3）和多路塑料球閥（圖4）等結構。
（2）公稱尺寸塑料球閥的尺寸規格為DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125和DN150。
（3）公稱壓力塑料球閥輸送水時的使用壓力范圍：PN6、PN8、PN10、PN16、PN20、PN25。

塑料蝶閥（plastics butterfly valve）

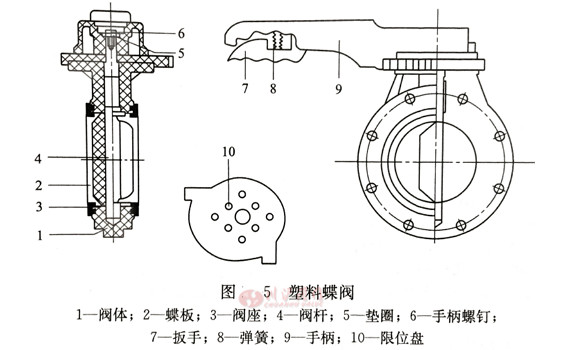

（1）結構塑料蝶閥（圖5）是啟閉件（蝶板）繞固定軸旋轉的閥門。此類型閥門具有啟閉速度快、流通口徑大和應用范圍廣等特點。具有一定的流量調節性能。
（2）公稱尺寸塑料蝶閥的尺寸規格為DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN450、DN500和DN600。
（3）公稱壓力塑料蝶閥輸送水時的使用壓力范圍為PN6、PN10、PN16。

塑料球閥和塑料蝶閥與驅動器的連接

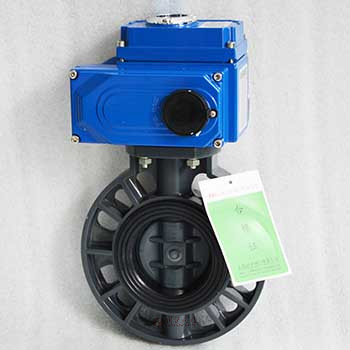

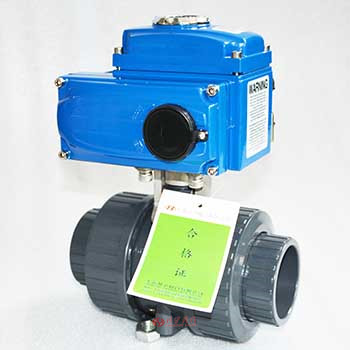

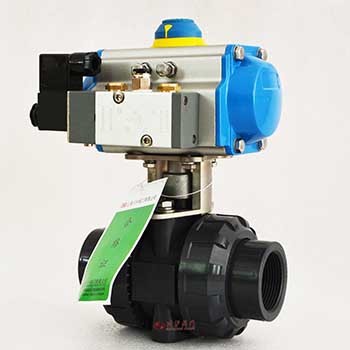

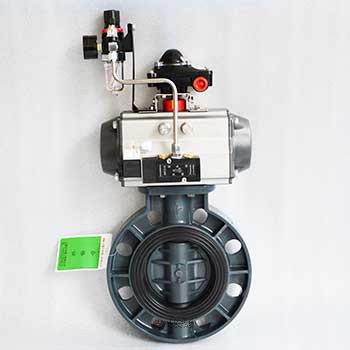

在自動化控制系統中，均通過遠端中控給出控制信號（如開關量信號、模擬量4-20mA電流信號等）到驅動執行器，驅動執行器做出相應的動作來驅動閥門的動作。使得閥門可以實現開關動作、調節動作等，對系統中管道壓力、溫度、流量等場合的控制。以下是我司生產的電動塑料球閥、氣動塑料球閥、電動塑料蝶閥和氣動塑料蝶閥的圖片。
