氟塑料襯里球閥性能參數和特點介紹

發表時間：2019-6-6, 編寫人:上海川滬閥門有限公司

氟塑料襯里球閥也稱之為襯氟球閥，球體繞垂直于通道的軸線旋轉而啟閉通道的閥門稱為球閥。在球閥的過流面上襯一層氟塑料，用來隔絕介質與金屬殼體的接觸，這樣的閥門便稱為氟塑料襯里球閥。

氟塑料襯里球閥也是一種帶球形關閉件的旋塞閥。與球體相配的閥座為圓形，故在圓周上的密封應力是相同的。氟塑料襯里球閥球體與閥座密封面都襯有氟塑料，為軟密封結構，能很好地吻合。從密封的角度看，球閥的構想是很優異的。

為使氟塑料襯里球閥結構經濟，大部分球閥帶縮口及約為3/4公稱尺寸的文丘里式流道。縮口球閥的壓力損失較小，以致通常沒有理由要去增加費用來使用全通道的氟塑料襯里球閥。但是，有些場合卻必須使用不縮口的球閥，例如，當管道必須進行清管掃線時，按APl6D《管線閥門》生產的球閥，必須是全通徑閥門。

（1）氟塑料襯里球閥性能參數
氟塑料襯里球閥的參數范圍如下：
公稱尺寸DN10~600
公稱壓力PN2.5～25
工作溫度≤150℃
適用介質強酸、強堿類。

（2）氟塑料襯里球閥結構形式氟塑料村里球閥結構形式主要有浮動球式和固定球式。浮動球結構球閥中有直通式，Y形三通式，L形三通式，T形三通式。固定球結構球閥中有直通式和四通式。

直通式氟塑料襯里球閥用于截斷腐蝕性介質，應用為廣泛。多通球閥可改變介質流動方向或進行分配，氟塑料襯里球閥廣泛應用于防腐蝕工業管線。球閥的介質流動方向不受限制。球閥壓力、通徑使用范圍較寬，但使用溫度受氟塑料材料的限制和制約。

氟塑料襯里球閥是近幾十年來發展為顯著的閥種。特別是大口徑球閥已經脫出了傳統用于放流和斷流的使用概念，越來越多地用來代替?zhèn)鹘y(tǒng)節流的截止閥。隨著球閥結構的創新發展，新材料的開發應用，特別是內件結構的改進，它的使用范圍也隨之擴大。

在流程工業的節流中，它已經打破了截止閥的“一統天下”的局面，成為控制閥的工業領域中發展快的一種閥門，這是因為旋轉90°啟閉的球閥在流量控制方面有比截止閥更大的優點。

①不像截止閥那樣啟閉時閥桿穿過填料易于拉傷填料和泄出介質，易使閥桿在大氣中腐蝕。

②由于驅動裝置和定位器技術發展，特別是計算機集成處理系統（CTPEM）的應用，使包括球閥在內的旋轉90°啟閉閥門更適于應用在控制系統中。

③調節范圍大，同一尺寸的球閥比截止閥的流量調節范圍要大10~20倍，球閥的可調比（即大控制流量與小控制流量之比）為100：1以上。

④規格范圍大、系列多。
從浮動球與固定球方面來看，更傾向于使用固定球，即球帶耳軸支撐。
當口徑大于DN150時，多的使用是固定球閥。這是考慮到這種口徑閥門其球體的質量很大，約在50kg以上，如果采用浮動球，球體壓在密封座上，操作時就會對密封座產生很大的磨損。相反固定球沿流道軸向密封，就不會對密封座產生那樣大的磨損。

（3）氟塑料襯里球閥的特點
氟塑料襯里球閥是在旋塞閥基礎上發展起來的一種閥門，它具有旋塞閥的一些優點。
①中、小口徑球閥結構較簡單，外形尺寸小，重量輕。
②流體阻力小，各類閥門中球閥的流體阻力小。這是因為全開時閥體通道、球體通道和連接管道的截面積相等，并成直線相通。
③啟閉迅速、方便，介質流動方向不受限制。
④啟閉力矩比旋塞閥小。這是因為球閥密封面接觸面積較小，啟閉比旋塞閥省力。
⑤密封性能較好，這是因為球閥密封圈材料為氟塑料，摩擦因數較小；球閥全開時密封面不會受到介質的沖蝕。
球閥的缺點是：球體加工和研磨均較困難。

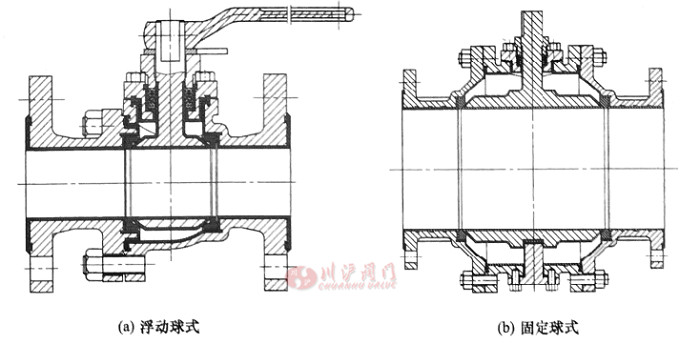

（4）氟塑料襯里球閥典型結構氟塑料襯里球閥

（圖1）主要由閥體、帶桿球體、閥座、及傳動裝置等組成。為了襯里工藝方便易行和保證產品質量，殼體承壓件好采用精密鑄造。

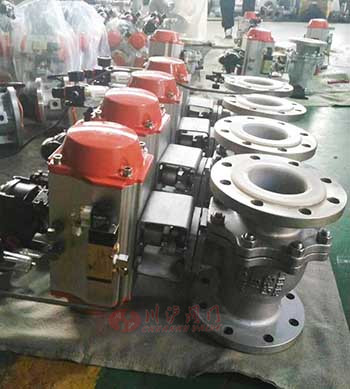

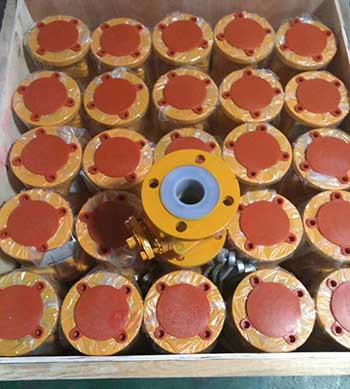

上面2張圖片分別是我司生產的手動氟塑料襯里球閥 和 氣動氟塑料襯里球閥，閥芯閥座全襯聚四氟乙烯，在腐蝕性要求高的場合有著廣泛的適用特性。詳細參數請聯系上海川滬閥門有限公司銷售部。
