旋塞閥和隔膜閥的特點及選用全知道

發表時間：2023-10-09, 編寫人:上海川滬閥門有限公司

旋塞閥的特點及選用

旋塞閥也為90°旋轉開關閥，且具有僅次于球閥的最小流體阻力和最好的流動特性的優點。當閥門流道采用圓孔時，也可以滿足通球要求。與球閥、閘閥相比，它沒有密閉閥腔，因此比較適宜用于滯留介質可能會發生液固、結晶等的介質工況條件。與蝶閥相比，其密封件不在流道中間，因此流體阻力小，流動特性好。但它的重量較大，結構尺寸也比較大，故不宜用于直徑太大的管道。受磨損補償?shù)南拗?，旋塞閥的內件密封比壓不能太大，故它常用于低溫、低壓工況條件，尤其是以耐腐蝕為主的介質工況(此時可選擇全襯里結構)。如果用于相對高溫、高壓工況條件的金屬密封結構時，價格偏高。

根據這些特點，旋塞閥選用時應遵循下列原則：

①阻力降較小，故適合于對阻力降比較敏感的介質工況；

②閥門重量較重，價格也比較高，而且閥門尺寸越大，此特點越明顯，所以大尺寸情況下選用旋塞閥時，應考慮經濟性；

③需要軟密封旋塞閥時，其使用溫度和壓力受密封材料和/或襯里材料的限制；

④無密閉閥腔，可用于低溫介質工況或可能發生氣化的介質工況條件，也適宜用于黏度大或帶懸浮顆粒的介質工況；

⑤當采用全通徑圓孔通道時，也可以用于有通球要求的管路切斷；

⑥可以襯里，并且常常采用襯里結構而用于強腐蝕介質工況；

⑦適宜用于壓力脈動介質工況和有可能產生汽蝕的介質工況；

⑧適宜用于高壓氧氣介質工況；

⑨適宜用于可能產生沖刷或沖刷腐蝕的介質工況；

⑩適用于多通道結構，即一個閥門可以獲得2～4個不同的流道，可減少閥門的用量。

隔膜閥的特點及選用

隔膜閥的最大特點是由于隔膜結構的應用而使得閥門無任何外泄漏。隔膜閥有利于做成全非金屬襯里。由于非金屬隔膜和/或襯里受溫度、壓力的限制，所以隔膜閥作為關斷閥應用的工況條件非常有限，常常用于一些特定的工況條件，如溫度較低但具有強腐蝕性的介質工況條件。

根據這些特點，隔膜閥選用時應遵循下列原則：

①常用于具有較強腐蝕但壓力和溫度又不太高的介質工況，該情況下采用全非金屬襯里隔膜閥可避免貴重金屬的應用，節省投資；

②由于無外泄漏，因此適宜用于GB/T 5044定義的高度或極度危害介質；

③一般情況下，適用于T≤180℃、p≤1.0MPa的介質工況且DN≤200管道的切斷，同時，使用溫度還應受具體選用的隔膜材料和/或襯里材料的使用溫度限制；

④應用于酸、堿等介質時，工程設計人員應評估隔膜材料和/或襯里材料對介質的適應性，例如非金屬材料在介質中的化學和物理穩定性；

⑤可以用于帶懸浮顆粒、黏性流體、水泥漿以及沉淀性介質工況，但應評估隔膜材料和/或襯里材料對介質的適應性，例如耐磨損性能；

⑥不宜用于真空管路和真空設備上。

旋塞閥和隔膜閥根據現場工況特點和遠程控制要求，上海川滬閥門可以生產電動旋塞閥、氣動旋塞閥、電動隔膜閥和氣動隔膜閥等控制產品，可以實現遠程切斷或者調節流體流量大小等需要。

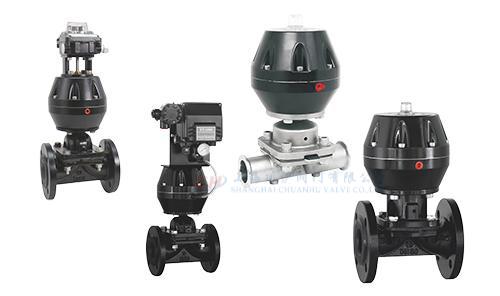

隔膜閥
