電動塑料法蘭球閥

產品展示>> 電動球閥>>電動塑料法蘭球閥

一、電動塑料法蘭球閥產品概述

電動塑料法蘭球閥閥體材質有RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料，連接方式為法蘭，方便和管道進行安裝，配有電動執行器，可以遠程實現開關（ON-OFF）或調節流量大小（4-20mA），多用于海水、純水、腐蝕性等介質中使用，重量輕，安裝方便，控制簡單，現在在環保設備、凈水設備上得到的廣泛的應用。

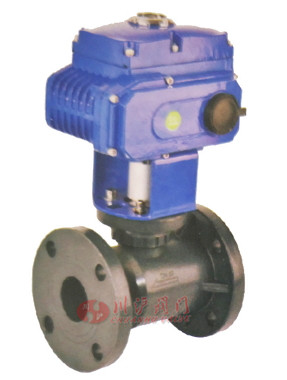

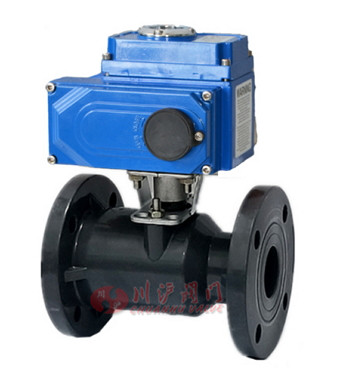

二、電動塑料法蘭球閥產品圖片


電動塑料法蘭球閥	電動塑料法蘭球閥

三、電動塑料法蘭球閥主要零部件材料

名稱	材質
閥體	RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯	RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈	PTFE、F4
內塞	RPP、PVDF、PPH、ABS、UPVC、CPVC
密封	PTFE、F4
閥桿	RPP、PVDF、PPH、ABS、UPVC、CPVC

四、電動塑料法蘭球閥執行器參數

執行器類別	CHV系列執行器參數	CHQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

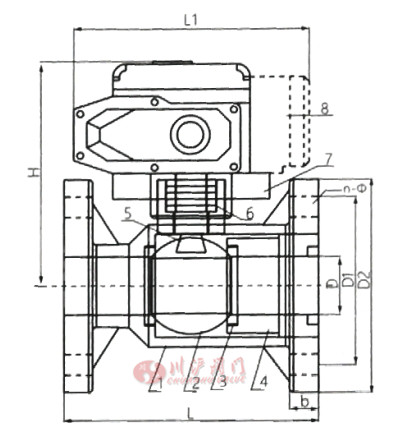

五、電動塑料法蘭球閥結構圖

六、電動塑料法蘭球閥連接尺寸

公稱通徑 DN (mm)	D2	D1				L	L1	H	D	n-d	平臺中心距	閥桿尺寸	參考電動執行器
公稱通徑 DN (mm)	D2	D1	J1S	DIN	ANSI	L	L1	H	D	n-d	平臺中心距	閥桿尺寸	開關型	調節型
15	95	65	70	65	60	120	165	185	14	4-14	50/70	￠12.2*9.7	05	05
20	105	75	75	75	70	120	165	190	16	4-14	50/70	￠12.2*9.7
25	115	85	90	85	80	140	165	200	16	4-14	50/70	￠15.2*12.5
32	135	100	95	100	90	145	165	206	16	4-18	70/89	￠23.4*18
40	145	110	105	110	98	165	190	216	16	4-18	70/89	￠23.4*18	10	10
50	160	125	120	125	120	180	190	225	18	4-18	70/89	￠23.4*18	10	10
65	180	145	140	145	140	220	190	245	22	4-18	89/102	￠25.1*19.7	16	16
80	195	160	150	160	152	250	190	255	25	8-18	89/102	￠27*19.5	16	16
100	215	180	175	180	190	280	270	285	25	8-18	89/102	￠30.8*23.8	20	20
125	245	210	210	210	216	320	270	310	30	8-18	102/125	22*22	40	40
150	280	240	240	240	240	360	270	330	30	8-23	102/125	22*22	40	40
200	335	295	290	295	298	400	270	360	35	8-23	125	22*22	60	60
250	395	350	355	350	362	500	270	410	38	12-23	125	22*22	100	100
300]	455	400	400	400	432	500	270	450	40	12-23	125	22*22	200	200
