高平臺衛生級球閥

一、高平臺衛生級球閥產品概述

高平臺球閥是用來方便氣動執行器和電動執行器連接而設計的球閥，閥門和支架為一體化設計，極大的方便了和驅動執行器進行連接。高平臺衛生級球閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝球閥、高平臺衛生級球閥、氣動衛生級球閥和電動衛生級球閥等。

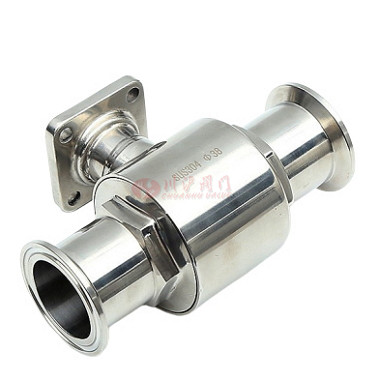

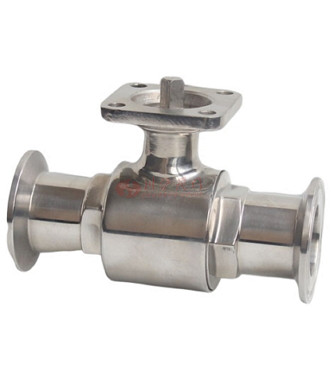

二、高平臺衛生級球閥產品圖片


高平臺衛生級球閥	高平臺衛生級球閥

三、高平臺衛生級球閥技術參數

產品型號	Q81F-10P、Q81F-16P、Q81F-16R、Q81F-16RL
工作溫度	-10~135℃、滅菌溫度150℃（Max20min）
閥體材質	不銹鋼SUS304、SUS316、SUS316L
密封材料	聚四氟乙烯PTFE
表面拋光精度	內外鏡面拋光Ra＜0.4um
驅動方式	手動、氣動、或電動
工作壓力	0-16bar
結構形式	浮動直通式

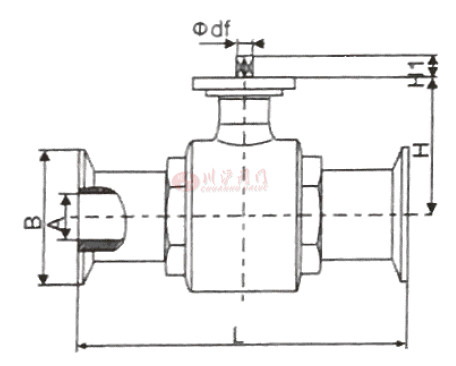

四、高平臺衛生級球閥結構圖

五、高平臺衛生級球閥連接標準和尺寸

規格	cd	D	H1	df	L	H	重置KG
c19	16	50.5	10	9.5	100	45	0.615
c25	22	50.5	10	9.5	105	46	0.642
c32	29	50.5	10	9.5	120	52	0.819
c38	35	50.5	10	11.5	137	62	1.052
c51	48	64	10	11.5	160	68	1.756
c57	52	77	12	13.5	162	70	2.065
c63	58	77	12	13.5	170	75	2.625
c76	70	91	16	18	196	103	4.069
c89	85	106	16	18	235	112	5.962
c102	97	119	16	18	270	125	8.2
