電動籠式調節閥
一、電動籠式調節閥 產品概述
上海川滬閥門有限公司生產的ZRSL電動籠式調節閥，分為兩種結構。一種是籠式單座結構，稱為電動籠式單座調節閥，是采用籠式單座導向、單座密封結構。另外一種是籠式套筒結構，稱為電動籠式套筒調節閥，是采用籠式套筒導向、雙斜面密封結構。電動籠式調節閥配用3810系列(或PSL系列)電動執行機構，電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4～20mADC或1～5VDC)及電源即可控制閥門開度，將電流信號轉變成相對應的直線位移，自動地控制電動籠式調節閥的開度達到對壓力、流量、液位、溫度等工參數的連續調節。電動籠式調節閥整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。
適用場景：
電動籠式套筒調節閥特別適用于允許壓差小、閥前后壓差較大的工作場合。
二、電動籠式調節閥 產品圖片
 |
| 電動籠式調節閥(配防爆型ExdII BT4 電動執行器) |
三、電動籠式調節閥 零部件參數
| 零部件 | 材質 | |||
|---|---|---|---|---|
| 閥體 | WCB | CF8 | CF8M | CF3M |
| 閥座 | 304 | 304 | 316 | 316L |
| 墊片 | PTFE/金屬石墨墊片 | |||
| 閥芯 | 304 | 304 | 316 | 316L |
| 導向套 | 304 | 304 | 316 | 316L |
| 閥蓋 | WCB | CF8 | CF8M | CF3M |
| 閥桿 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
| 彈簧 | 65Mn | 304 | 316 | 316L |
| 螺母 | 304 | 304 | 316 | 316L |
四、電動籠式調節閥 技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 直線性 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允許壓差(MPa) | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 額定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 流量特性 | 直線性、等百分比 | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 籠式單座柱塞閥芯、籠式套筒雙導向閥芯 | |||||||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
| 配置執行器類別 | 381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器) | |||||||||||||
| 執行器參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||||
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
五、電動籠式調節閥 性能參數
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.5； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量(硬密封)、零泄漏(軟密封) | ||
| 可調范圍R | 30：1 | ||

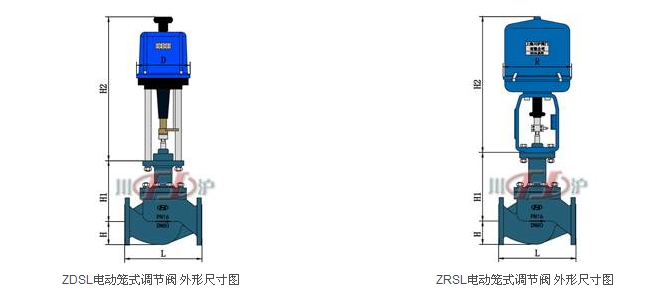

六、電動籠式調節閥 結構圖
 |
七、電動籠式調節閥 連接尺寸
| 公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | 390 | 450 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 | |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-電動籠式調節閥.PDF
電動籠式調節閥鏈接：http://m.weixinart.com/products/diandongtiaojiefa/ddlstjf.html
