一、AHQ防爆智能型執行器 產品概述

上海川滬閥門有限公司生產的AHQ防爆智能型執行器電動執行器具有高智能、高防護性能、體積小、集成度高、使用壽命長、性能穩定等特點。可現場操作，也可遠距離控制，適應于90°旋轉的球閥、蝶閥、風門擋板等其他適合于90°旋轉的設備，可滿足工業自動化控制管理的各種要求。廣泛用于發電廠、石化、冶金、脫硫、石油、化工、水處理、造紙、造船、樓宇自動化等行業。

二、AHQ防爆智能型執行器 產品圖片

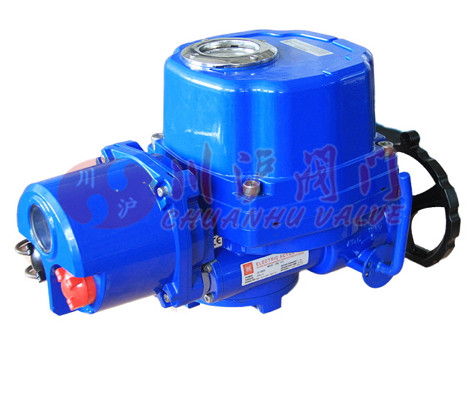

AHQ防爆智能型執行器

三、AHQ防爆智能型執行器 產品特點

主要特性有：
1.外殼—由于使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末涂層，耐腐蝕性強。
2.電機—采用SPG鼠籠式電機，輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。
3.受動結構—不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
4.位置指示器—指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈（SLU）可供選擇。
5. 干燥器—用來控制溫度，防止執行器內部水分凝結，保持內部電器元件的干燥。
6.限位開關—由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置。
7.扭距開關（除HQ-008外）—可提供過載保護，防止損壞電機。（出廠前以設定好，請用戶不要隨便更改設置）。
8.自鎖—有自鎖功能，防止反轉，轉動部分穩定可靠。
9.安裝—底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。
10.接線端子—線路布置緊湊合理，接線端子直徑為2.5mm，壓力大，聯接牢固。
11.蝸輪—采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平穩且耐磨，使用壽命長。
12.PCU板—結構緊湊合理，將PCU板內置于機殼內。

四、AHQ防爆智能型執行器 技術參數

型號	大輸出扭距	動作時間 60/50HZ	大軸徑	電機F級	額定電流（A）50HZ				手輪轉數
					單相		三相
	N·m	90°	mm	W	110V	220V	380V	440V	N
AHQ-008	80	13/16	φ20	15	1.20	0.45	N/A	N/A	10
AHQ-015	150	21/25	φ22	40	1.65	0.88	0.31	0.30	11
AHQ-020	200	21/25	φ22	40	1.67	0.89	0.31	0.30	11
AHQ-030	300	26/31	φ35	40	1.85	0.92	0.35	0.34	13.5
AHQ-050	500	26/31	φ35	90	3.60	1.55	0.59	0.58	13.5
AHQ-060	600	26/31	φ35	90	3.65	1.60	0.60	0.59	13.5
AHQ-080	800	31/37	φ45	180	4.10	2.15	0.85	0.79	16.5
AHQ-120	1200	31/37	φ45	180	4.20	2.35	0.87	0.81	16.5
AHQ-200	2000	93/112	φ65	180	4.10	2.15	0.85	0.79	49.5
AHQ-300	3000	93/112	φ65	180	4.20	2.35	0.87	0.81	49.5

五、AHQ防爆智能型執行器 其他參數

外殼	防水級別 IP67,NEMA4 and 6
電機電源	110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
控制電源	110/220V AC 1PH，50/60 Hz, ±10%
電機	鼠籠式異步電動機
限位開關	2 X 開/關， SPDT,250V AC 10A
輔助限位開關	2 X 開/關， SPDT,250V AC 10A
扭距開關	開/關 ，SPDT,250V AC 10A
行程	90°±10°
失速保護/操作溫度	內置熱保護，開150℃ ±5℃ /關 97℃ ±15℃
指示器	連續的位置指示
手動操作	機械離合機構
自鎖裝置	蝸輪，蝸桿機構提供自鎖
機械限位	2個外部調整螺栓
干燥器	7-10W (110/220V AC)防冷凝
接線孔	2個PF 3/4”
環境溫度	-20℃--+70℃
潤滑	鋁基潤滑脂（EP 型）
材料	鋼,鋁合金，鋁青銅，聚碳酸脂
環境溫度	大90％ RH
抗震性能	X Y Z 10g,0.2～34 Hz,30分鐘
外涂層	干粉，環氧聚酯

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
