三偏心法蘭蝶閥

產品展示>> 蝶閥>>三偏心法蘭蝶閥

一、三偏心法蘭蝶閥產品概述

上海川滬閥門有限公司生產的三偏心硬密封法蘭蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。 2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。 3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

二、三偏心法蘭蝶閥產品圖片

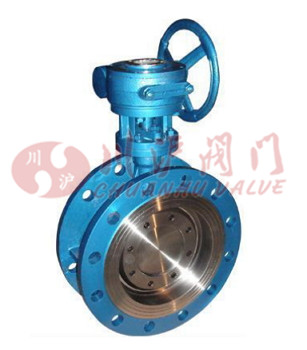

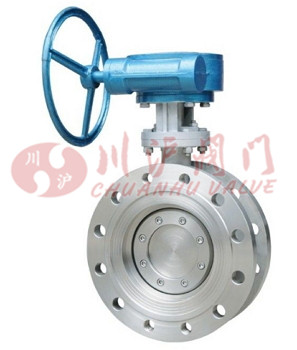

三偏心法蘭蝶閥(鑄鋼硬密封)	三偏心法蘭蝶閥(不銹鋼硬密封)

三、三偏心法蘭蝶閥產品型號

材質	型號
法蘭式	D343H-10，D343H-16，D343H-25，D343H-40

四、三偏心法蘭蝶閥主要參數

公稱壓力（MPa）		1.0	1.6	2.5	4.0
密封試驗壓力（MPa）		1.1	1.76	2.75	4.4
殼體試驗壓力（MPa）		1.5	2.4	3.75	6.0
適用溫度（℃）		≤300℃
材料	閥體、蝶板	WCB,CF8,CF3
	填料	聚四氟乙烯
	手輪、手柄	QT450-10
	密封圈	不銹鋼
	閥桿	2Cr13

五、三偏心法蘭蝶閥結構圖

六、三偏心法蘭蝶閥連接尺寸

公稱通徑 DN（mm）	L	H1	H	0.6MPa				1.0MPa
公稱通徑 DN（mm）	L	H1	H	D	D1	D2	n-d	D	D1	D2	n-d
100	127	120	240	210	170	144	4-19	220	180	144	8-19
125	140	130	270	240	200	174	8-19	250	210	174	8-19
150	140	150	300	265	225	199	8-19	285	240	199	8-23
200	152	180	330	320	280	254	8-19	340	295	254	8-23
250	165	220	400	375	335	309	12-19	395	350	309	12-23
300	178	220	410	440	395	363	12-23	445	400	363	12-23
350	190	270	460	490	445	413	12-23	505	460	413	16-23
400	216	290	510	540	495	463	16-23	565	515	463	16-28
450	222	320	560	595	550	518	16-23	615	565	518	20-28
500	229	360	590	645	600	568	20-23	670	620	568	20-28
600	267	390	660	755	705	667	20-26	780	725	667	20-31
700	292	460	780	860	810	772	24-26	895	840	772	24-31
800	318	530	850	975	920	878	24-31	1015	950	878	24-34
900	330	570	920	1075	1020	978	24-31	1115	1050	978	28-34
1000	410	630	990	1175	1120	1078	28-31	1230	1160	1078	28-37
1200	470	750	1115	1405	1340	1295	32-34	1455	1380	1295	32-40
1400	530	850	1228	1630	1560	1510	36-37	1675	1590	1510	36-43
1600	600	990	1340	1830	1760	1710	40-37	1915	1820	1710	40-49
1800	670	1100	1570	2045	1970	1918	44-40	2115	2020	1920	44-49
2000	760	1210	1680	2265	2180	2125	48-43	2325	2230	2130	48-49
2200	800	1340	1850	2475	2390	2335	52-43	2550	2440	2330	52-56

公稱 通徑（DN）	主要尺寸			法蘭尺寸
	主要尺寸			1.6MPa				2.5MPa
	L	H	H1	D	D1	D2	Z-φd	D	D1	D2	Z-φd
100	127	285	107	220	180	156	8-18	235	190	156	8-22
125	140	300	123	250	210	184	8-18	270	220	184	8-26
150	140	320	140	285	240	211	8-22	300	250	211	8-26
200	152	410	180	340	295	266	12-22	360	310	274	12-26
250	165	420	200	405	355	319	12-26	425	370	330	12-30
300	178	500	250	460	410	370	12-26	485	430	389	16-30
350	190	530	270	520	470	429	16-26	555	490	448	16-33
400	216	570	300	580	525	480	16-30	620	550	503	16-36
450	222	600	320	640	585	548	20-30	670	600	548	20-36
500	229	680	360	715	650	609	20-33	730	660	609	20-36
600	267	750	420	840	770	720	20-36	845	770	720	20-39
700	292	810	480	910	840	794	24-36	960	875	820	24-42
800	318	905	540	1025	950	901	24-39*	1085	990	928	24-48
900	330	960	590	1125	1050	1001	28-39	1185	1090	1028	28-48
1000	410	1010	640	1255	1170	1112	28-42	1320	1210	1140	28-56
1200	470	1175	750	1485	1390	1328	32-48	1530	1420	1350	32-56
1400	530	1310	860	1685	1590	1530	36-48	1755	1640	1560	36-62
1600	600	1460	980	1930	1820	1750	40-56	1975	1860	1780	40-62
1800	670	1560	1090	2130	2020	1950	44-56	2195	2070	1985	44-70
2000	760	1670	1190	2345	2230	2150	48-62	2425	2300	2210	48-70
