水用減壓閥
一、水用減壓閥 產品概述
上海川滬閥門有限公司生產的200X水用減壓閥是集導閥和主閥于一體，導閥的設計與直接作用式減壓閥類似,是一種高性能、大流量的減壓閥，無論上游壓力的變化或下游負荷的波動，均能實現穩定的壓力控制。200X減壓閥采用橡膠軟密封設計，既可實現動壓的穩定控制，又可以控制靜壓。
適用場景:
200X先導活塞式水用減壓閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
二、水用減壓閥 產品圖片
 |
| 水用減壓閥_200X |
三、水用減壓閥 產品型號
| 閥體材質 | 型號 |
|---|---|
| 鑄鋼 | 200X-10C,200X-16C,200X-25C |
| 不銹鋼 | 200X-10P,200X-16P,200X-25P |
四、水用減壓閥 零件材料
| 零件名稱 | 材質 |
|---|---|
| 閥體、閥蓋、底蓋 | HT200/WCB/304SS |
| 閥座 | 黃銅/304SS |
| 閥瓣 | 2Cr13/304SS |
| 閥桿 | 2Cr13/304SS |
| O型圈 | 丁腈橡膠/聚四氟乙烯 |
| 密封圈 | 丁腈橡膠/聚四氟乙烯 |
| 膜片 | 丁腈橡膠 |
| 彈簧 | 60Si2Mn |
五、水用減壓閥 主要技術參數
| 公稱壓力 | 1.0 | 1.6 | 2.5 |
|---|---|---|---|
| 殼體試驗壓力(MPa)* | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力(MPa) | 1.0 | 1.6 | 2.5 |
| 最高進口壓力(MPa) | 1.0 | 1.6 | 2.5 |
| 出口壓力范圍(MPa) | 0.2~0.8 | 0.2~1.0 | 0.4~1.6 |
| 壓力特性偏差 | 符合GB/T12245-2005標準 | ||
| 流量特性偏差 | 符合GB/T12245-2005標準 | ||
| 泄漏率 | 0 | ||
| 工作溫度 | 0~80°C | ||
六、水用減壓閥 結構圖
 |
七、水用減壓閥 連接尺寸
| 公稱通徑DN | 外 形 尺 寸 | ||
|---|---|---|---|
| L | H | Hl | |
| 40 | 190 | 265 | 200 |
| 50 | 190 | 265 | 200 |
| 65 | 210 | 310 | 205 |
| 80 | 240 | 350 | 245 |
| 100 | 272 | 460 | 305 |
| 125 | 285 | 520 | 365 |
| 150 | 325 | 570 | 415 |
| 200 | 380 | 840 | 510 |
| 250 | 450 | 890 | 560 |
| 300 | 525 | 1030 | 658 |
| 350 | 560 | 1090 | 696 |
| 400 | 630 | 1150 | 735 |
| 450 | 670 | 1150 | 735 |
| 500 | 720 | 1300 | 785 |
| 600 | 800 | 1300 | 785 |

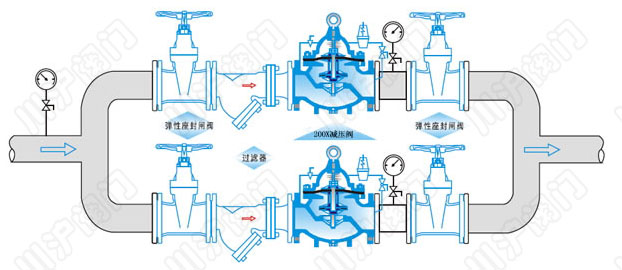

八、水用減壓閥 安裝須知
 |
九、水用減壓閥 安裝須知
1.要避免存留臟物、雜物進入減壓閥減壓保障系統。新建或者改造工程的減壓系統管網，很可能遺留沙粒、麻絲、雜物。投運前，一般都應進行水沖洗，滿足清潔要求后，最后裝上減壓閥和過濾器濾芯，這樣才能避免雜物流入減壓閥，杜絕減壓閥卡芯現象。在系統進入工作后，保障減壓系統的水流暢通與否，與設置在系統上的過濾器流通能力關系密切，如濾芯被雜物嚴重吸附，則會影響減壓閥的工作，為此必需對過濾器進行定期檢查，及時清除污穢。實踐表明這項工作2至3個月必須進行一次，有些可調式(彈簧式、薄膜式)減壓閥，其主閥或者導閥自身設置過濾器，同樣需要定期拆洗濾芯。
2.1用1備的減壓閥組應定期輪換工作。大部分高層建筑生活給水減壓閥減壓保障系統，是以給水豎向分區設置的，一般設在每一給水分區總管上?？紤]到眾多用戶的用水可靠安全性(住宅每一分區有幾十戶至上百戶，公共建筑如賓館、飯店，每一分區有幾十套客房……)，設計時減壓閥應兩套并列安裝(1用1備)。減壓通路兩側都輔以閘閥或蝶閥，可啟閉任一減壓通道，為使并列的兩套減壓閥通道能正常工作，常規一個月輪流交換一次，擱置時間過長減壓通道死水結垢，減壓元件閥芯會卡住失效。
3.注意減壓閥的減壓保障系統。無論選用比例式還是可調式減壓閥，其減壓比P1∶P2不宜選擇過大，一般應控制在5∶1之內。超過這個范圍易產生氣蝕現象，損壞閥件，產生嘯叫噪音。有些活塞式減壓閥，制造廠在其閥體上加工一個直徑1.5mm左右的小孔，其功能是讓閥芯運動時起到透吸氣作用，維護管理時應注意千萬不要將小孔塞住，否則影響減壓閥的正常運行。
4.注意檢查比例式減壓閥的安裝位置。高層內減壓閥設計安裝的位置不妥，會出現減壓閥閥后壓力忽高忽低，管網壓力嚴重偏離允許范圍，伴隨毀壞淋浴器，水管爆裂和損壞用戶水表等事故發生；有時也會水流不暢，分區內出現無規律的斷水現象，影響用戶用水。出現類似事故，檢查整個減壓閥減壓分區給水系統，無疑點可找；拆卸減壓閥過濾器等元件并無異常；有些物業管理單位甚至懷疑減壓閥的技術性能，多次調換新的減壓閥，也不能解決問題。這時可從檢查比例減壓閥設計安裝位置是否合理著手，認真檢查管網系統是否存在等位倒虹管現象，即分區的輸出管路標高相近。此類情況在主、副樓同一屋頂水箱，下給水供水系統中很容易出現。發現這些問題，可以考慮把比例減壓閥安裝位置提高一個層面(不能提得太高，必須顧全分區內用水設備的承壓規范要求)；也可在主、副樓內，分設兩組獨立的比例減壓閥給水系統。
