YZ11支管減壓閥
一、YZ11支管減壓閥 產品概述
上海川滬閥門有限公司生產的YZ11支管減壓閥是在傳統閥門吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。
YZ11支管減壓閥適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。
二、YZ11支管減壓閥 產品圖片
 |

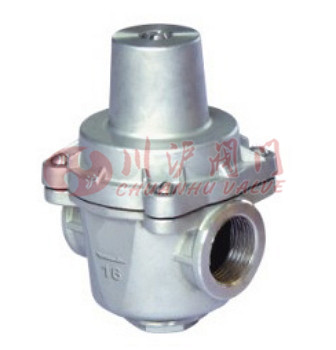

| YZ11支管減壓閥(不銹鋼內螺紋連接) |
三、YZ11支管減壓閥 主要技術參數
| 類型 | 型號 | 公稱壓力PN(MPa) | 公稱通徑DN（mm） | 連接形式 | 閥體材料 | 出口壓力(MPa） | 工作溫度℃ |
|---|---|---|---|---|---|---|---|
| 支管減壓閥 | YZ11X-16T,YZ11X-25T | 1.6,2.5 | 15-50 | 內螺紋 | 青銅 | 0.05~0.6(可調) | 0-80 |
| YZ11X-16T,YZ11X-25T | 不銹鋼 |

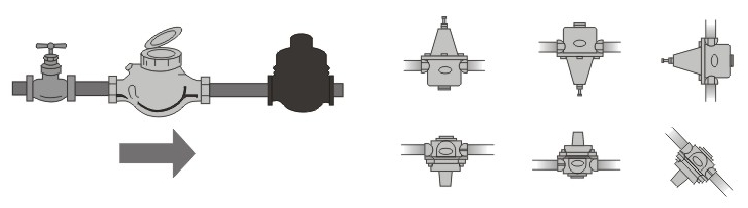

四、YZ11支管減壓閥 安裝示意圖
 |
五、YZ11支管減壓閥 結構圖
 |
六、YZ11支管減壓閥 連接尺寸
| DN | G | L | H | H | |
|---|---|---|---|---|---|
| P2*≤0.55MPa | P2*≤0.8MPa | ||||
| 15(1/2") | G1/2" | 65 | 75 | 90 | 35 |
| 20(3/4") | G3-4" | 75 | 85 | 100 | 35 |
| 25(1") | G1" | 90 | 3 | 115 | 46 |
| 32(1-1/4") | G1-1/4" | 105 | 130 | 150 | 55 |
| 40(1-1/2") | G1-1/2" | 120 | 155 | 175 | 65 |
| 50(2") | G2" | 140 | 175 | 195 | 75 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
