氣動高真空蝶閥
一、氣動高真空蝶閥 產品概述
上海川滬閥門有限公司生產的氣動高真空蝶閥GID是由角行程氣動執行器及蝶閥閥體組成，GIQ氣動真空蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動，用于接通或切斷真空管路中的氣流。氣動真空蝶閥適用 介質為純凈空氣和非腐蝕性氣體，可選配反饋信號裝置及電氣閥門定位器。
特點：
GIQ型氣動高真空蝶閥通常把帶有密封槽的法蘭連接到長期處于真空狀態的一段，而法蘭另一面連接在經常放大器一側，正向使用蝶閥，有利于增加閥板的密封力。真空密封連接可分靜密封和動密封。當氣動高真空蝶閥以柔性密封連接時在真空橡膠時，是采用放氣量較小的真空橡膠制成的厚壁管；多用于口徑小于50mm的機械真空泵入口處與被抽氣的管道相連接，借以減少機械泵工作時產生的振動對真空系統的影響。當然也可以用于連接在玻璃管，金屬管及其他相關的元件的連接上。橡膠管與被連接件之間的連接是通過特制的管接頭實現的。
適用場景:
GID 氣動對夾式蝶閥廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

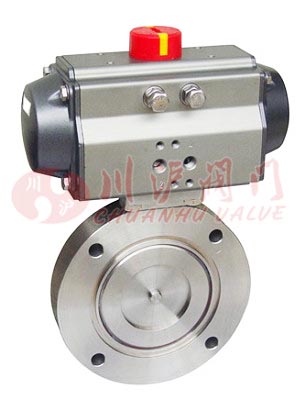

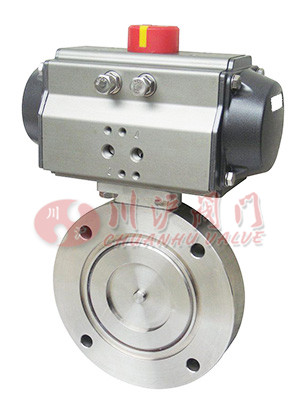

二、氣動高真空蝶閥 產品圖片
 |
 |
| 氣動高真空蝶閥 | 氣動高真空蝶閥 |
三、氣動高真空蝶閥 零部件材料
| 零件名稱 | 閥體和蝶板 | 構件 | 密封墊（閥體、蝶板） |
|---|---|---|---|
| 材料 | 碳素鋼（鍍鎳） | 2Cr13 | 丁腈橡膠 |
| 不銹鋼 | 不銹鋼 | 丁腈橡膠/氟橡膠 |
四、氣動高真空蝶閥 技術參數
| 公稱通徑（mm） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 連接法蘭 | JB/T919 GB/T6070 | |||||||||||||||
| 漏氣速率（L/s） | 133.3х10-6 | 133.3х10-5 | ||||||||||||||
| 通導能力（L/s） | 48 | 97 | 178 | 260 | 546 | 938 | 1328 | 2611 | 3962 | 6159 | 8535 | 10912 | 13558 | 16202 | 22418 | 41357 |
| 氣缸直徑 mm | 50 | 63 | 80 | 100 | 125 | |||||||||||
| 適用范圍（Pa） | 133.3х10-6 ~ 101х103 | |||||||||||||||
| 介質溫度（℃） | -25~80 | |||||||||||||||
| 電磁換向閥電源 電壓及頻率（W） |
220/50 | |||||||||||||||
| 電磁換向閥功率（W） | 10 | |||||||||||||||
| 氣源壓力（MPa） | 0.4~0.6 | |||||||||||||||
| 啟閉時間（S） | ＜3 | |||||||||||||||
| 開閥時，閥板兩側壓力差（KPa） | ≤101 | |||||||||||||||
五、氣動高真空蝶閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
六、氣動高真空蝶閥 性能規范
| 設計與制造 | 連接法蘭 | 檢驗與試驗 |
|---|---|---|
| JB/T4079-91 | JB/T919 GB/T6070 | JB/T4079 JB/T6446 |

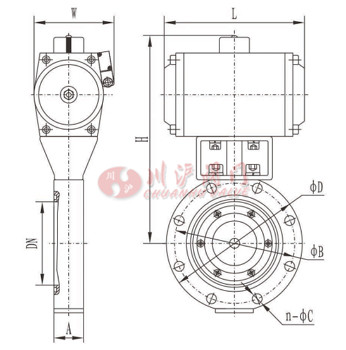

七、氣動高真空蝶閥 結構圖
 |
八、氣動高真空蝶閥 連接尺寸
| 型號 | 通徑 (DN) |
OD | OB | H | A | L | W | n—C |
|---|---|---|---|---|---|---|---|---|
| GIQ-50 | 50 | 110 | 90 | 210 | 26 | 168 | 92 | 4-9 |
| GIQ-63 | 63 | 130 | 110 | 220 | 32 | |||
| GIQ-80 | 80 | 145 | 125 | 252 | 204 | 105 | 8-9 | |
| GIQ-100 | 100 | 165 | 145 | 262 | ||||
| GIQ-125 | 125 | 200 | 175 | 278 | 35 | 8-11 | ||
| GIQ-150 | 150 | 225 | 200 | 336 | 268 | 140 | ||
| GIQ-200 | 200 | 285 | 260 | 388 | 45 | 298 | 165 | 12-11 |
| GIQ-250 | 250 | 335 | 310 | 458 | 50 | 458 | 200 | |
| GIQ-300 | 300 | 425 | 395 | 560 | 55 | 525 | 206 | 12-14 |
| GIQ-400 | 400 | 510 | 480 | 640 | 60 | 532 | 226 | 16-14 |
| GIQ-500 | 500 | 600 | 565 | 788 | 80 | 742 | 325 | 12-18 |
| GIQ-600 | 600 | 710 | 670 | 880 | 100 | 860 | 380 | 12-21 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
