一、氣動小流量調節閥 產品概述

上海川滬閥門有限公司生產的ZJSW、ZJSY氣動微小流量調節閥，簡稱氣動小流量調節閥，是由我公司專業針對小流量工況自主研發的一款產品。它由氣動薄膜執行器及微小流量調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動微小流量調節閥閥芯為柱塞型結構，與普通單座閥相比具有性能穩定，調節精度高，氣動小流量調節閥調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。
特點：
氣動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。
適用場景:
氣動薄膜小流量調節閥特點適用于流量大，泄漏量要求嚴格的場合，廣泛應用于要求噪音低、壓差小、調節要求高的工業過程自動控制系統中。

二、氣動小流量調節閥 產品圖片

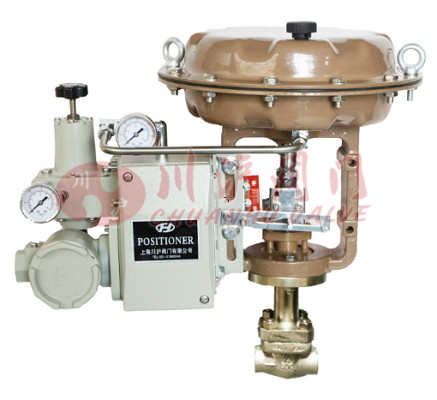

氣動小流量調節閥(不銹鋼螺紋連接)

三、氣動小流量調節閥 零部件參數

零部件	材質
閥體	WCB	304	316	316L
墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
閥座	304	304	316	316L
閥芯	304	304	316	316L
閥蓋	WCB	304	316	316L
閥桿	304	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
填料壓蓋	WCB	304	316	316L

四、氣動小流量調節閥 技術參數

公稱通徑(DN)	G3/8"、1/2"、G3/4"、G1"
閥座直徑	1.5	2	3	4	5	6	7	8	9	10	11	12	15
額定流量系數KV	0.025	0.05	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85	2.23
允許壓差(MPa)	≤公稱壓力
公稱壓力(MPa)	1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性	等百分比、直線性
配用執行器型號	ZHA/B-11
額定行程	8					10					12
閥蓋形式	標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式	單座式

五、氣動小流量調節閥 氣動薄膜執行機構參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

六、氣動小流量調節閥 性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

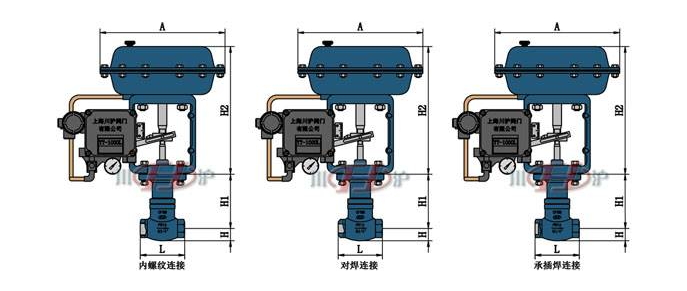

七、氣動小流量調節閥 結構圖

八、氣動小流量調節閥 連接尺寸

公稱通徑DN	閥座直徑dn	L	H	H1	H2	A
G3/8"	1.5～15	95	30	130	350	230
G1/2"	1.5～15	95	30	130	350	230
G3/4"	1.5～15	110	30	130	350	230
G1"	1.5～15	110	30	130	350	230

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動小流量調節閥.PDF

氣動小流量調節閥鏈接：http://m.weixinart.com/products/qidongtiaojiefa/qdxlltjf.html
