一、ZHA\B型氣動薄膜執行器 產品概述

上海川滬閥門有限公司的ZHA/B型多彈簧氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配。可調零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。

二、ZHA\B型氣動薄膜執行器 產品圖片

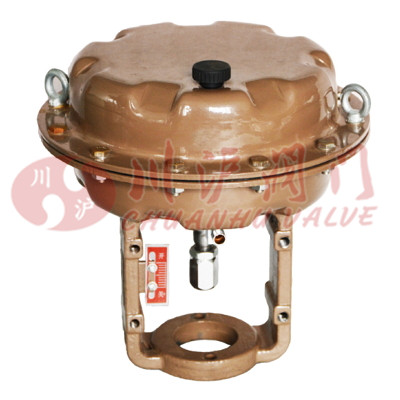

ZHA\B型氣動薄膜執行器

ZHA型：正作用，當信號壓力增加時，閥桿部件向下移；
ZHB型：反作用，當信號壓力增加時，閥桿部件向上移。

三、ZHA\B型氣動薄膜執行器 零部件參數

零件名稱	材料		零件名稱	材料
上、下膜蓋	鋼板		支架	HT200,ZMXA/B-6O　ZG250-450
波紋膜片	丁晴膠夾尼龍		軸用密封圈	聚氨酯（用于反作用）
平衡彈簧	60Si2MnA		推桿	2Cr13

四、ZHA\B型氣動薄膜執行器 性能參數

項目	帶定位器	不帶定位器
基本誤差％	≤±1	≤±4(輸出行程的百分數表示)
回差％	≤1	≤2.5(輸出行程的百分數表示)
死差％	≤0.8	≤2.5(輸出壓力范圍的百分數表示)
額定行程偏差％		±2.5
始終點偏差％	±0.1	±2.5
零位遷移量％	±20
薄膜耐壓強度MPa	20～24
工作壽命	不少于30萬次

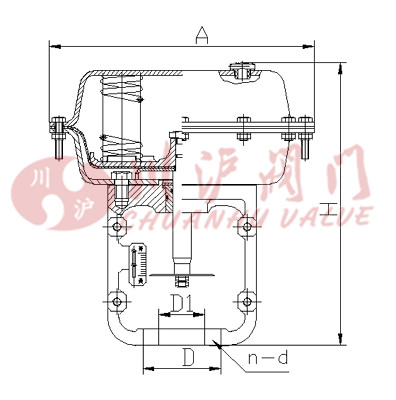

五、ZHA\B型氣動薄膜執行器 結構圖

六、ZHA\B型氣動薄膜執行器 連接尺寸

型號	主要尺寸							可配閥門 (mm)	重量(Kg)
	D1	D	n-d	H	HV	A	B
ZHA\B-22	60	101	4×10	300	-	288	-	DN10-DN20	15
ZHA\B-23	60	101	4×10	321	-	288	-	DN25-DN32	17
ZHA\B-34	74	124	4×14	437	-	360	-	DN50-DN100	25
ZHA\B-45	95	152	4×14	542	-	470	-	DN125-DN200	46.5
ZHA\B-56	100	190	4×18	740	-	579	-	DN250-DN400	107.5

七、ZHA\B型氣動薄膜執行器 其他參數

型號	膜片面積(cm^2)	彈簧數量	大行程	氣壓(bar	大推力(N)
ZHA\B-22DA	350	3～6	20	1.4	4800
ZHA\B-22RA				0	480
ZHA\B-23RA	350	3～6	30	1.4	5200
ZHA\B-23DA				0	920
ZHA\B-34RA	610	3～6	45	1.4	7800
ZHA\B-34DA				0	720
ZHA\B-45RA	1000	4～8	65	1.4	11000
ZHA\B-45DA				0	3840
ZHA\B-56RA	1300	4～7	110	1.4	15000
ZHA\B-56DA				0	5000

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
