三偏心電動蝶閥

一、三偏心電動蝶閥產品概述

上海川滬閥門有限公司生產的三偏心電動蝶閥是在二偏心蝶閥基礎上生產一個角度（密封面為斜錐面），從而形成三偏心蝶閥。三偏心蝶閥一般用在大通徑、高壓力等場合倆使用，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1、三偏心蝶閥結構在啟閉過程中無機械磨損和擦傷、關閉力矩小。
2、適用范圍廣、可以選擇橡膠密封、聚四氟乙烯密封、金屬硬密封等多種密封形式。
3、通徑覆蓋范圍廣，可以從DN50 做到 DN2000。
5、三偏心蝶閥比中線蝶閥耐壓性能更好，更適合高壓場合使用。
適用場景:
三偏心電動蝶閥適用介質:淡水、海水、各種氣體、油品、堿、鹽、有機化合物及弱酸等。

二、三偏心電動蝶閥產品圖片

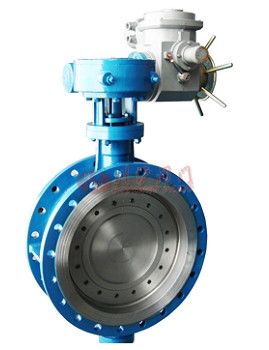

三偏心電動蝶閥

三、三偏心電動蝶閥性能規范

公稱通徑 DN(mm)		50(2") ~ 1000(40")	50(2") ~ 1000(40")	50(2") ~ 1000(40")
公稱壓力PN(MPa)		1.0	1.6	2.5
試驗壓力	殼體	1.5	2.4	3.75
試驗壓力	密封	1.1	1.76	2.75
適用溫度		-15 ~ +400度
適用介質		淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、鹽類等

四、三偏心電動蝶閥主要零部件材料

閥體	閥板	轉軸	襯套	閥座
材料名稱	代號	材料名稱	代號	材料名稱	材料名稱	材料名稱	代號	適用溫度
灰鑄鐵球墨鑄鐵鋁青銅不銹鋼 CF8M不銹鋼碳鋼	Z Q T P R C	電鍍球墨鑄鐵鋁青銅不銹鋼鈦鋼 CF8M不銹鋼碳鋼	B1 B2 B3 B4 B5 B6	不銹鋼碳鋼	潤滑青銅聚四氟乙烯	天然橡膠海帕倫乙丙橡膠氯丁橡膠丁晴橡膠耐磨橡膠氟橡膠耐熱乙丙橡膠聚四氟乙烯	X1 X2 X3 X4 X5 X6 X7 X9 F	-20~85度 -20~120度 -20~120度 -7~93度 -20~100度 -10~100度 -20~200度 -20~135度 -20~150度

閥體

閥板

轉軸

襯套

閥座

材料名稱

代號

材料名稱

代號

材料名稱

代號

適用溫度

灰鑄鐵

球墨鑄鐵

鋁青銅

不銹鋼

CF8M不銹鋼

碳鋼

電鍍球墨鑄鐵

鋁青銅

不銹鋼

鈦鋼

CF8M不銹鋼

碳鋼

不銹鋼

碳鋼

潤滑青銅

聚四氟乙烯

天然橡膠

海帕倫

乙丙橡膠

氯丁橡膠

丁晴橡膠

耐磨橡膠

氟橡膠

耐熱乙丙橡膠

聚四氟乙烯

-20~85度

-20~120度

-7~93度

-20~100度

-10~100度

-20~200度

-20~135度

-20~150度

五、三偏心電動蝶閥多回轉電動執行器參數

型號	公稱轉矩 (N.m）	大控制轉矩 (N.m）	小控制轉矩 (N.m）	輸出軸轉圈數 (圈)	允許通過閥桿直徑 (mm)	手動速比	輸出轉速 (r/min）	電機功率 (kw）	重量 (kg）
Z5	50	75	≤25	150	28	1∶1	18	0.12	28
Z10	100	150	≤50	160			24、36	0.25 0.37	61
Z15	150	225	≤75					0.37 0.55	63
Z20	200	300	≤100		40			0.55 0.75	63
Z20	200	300	≤100		28			0.55 0.75	63
Z30	300	450	≤150		40		24	0.75	65
Z30	300	450	≤150		28		24	0.75	65
Z45	450	675	≤225	110	48		24	1.1	110
Z45	450	675	≤225				36	1.5	110
Z60	600	900	≤300				24	1.5	112
Z60	600	900	≤300				36	2.2	112
Z90	900	1350	≤450		60		24	2.2	139
Z90	900	1350	≤450		48		36	3.0	139
Z120	1200	1800	≤600		60		24	3.0	142
Z120	1200	1800	≤600		48		24	3.0	142
Z180	1800	2160	≤900	140	70	25∶1	24	4.0	261
Z180	1800	2160	≤900				36	5.5	261
Z250	2500	3000	≤1250				24	5.5	264
Z350	3500	4200	≤1750		75	13∶1	18	7.5	430
Z500	5000	6000	≤2500		75	13∶1	18	10	440
Z800	8000	9600	≤4000	120	80	90∶1	12	13	800
Z1000	10000	12000	≤5000	120	100	90∶1	12	15	820

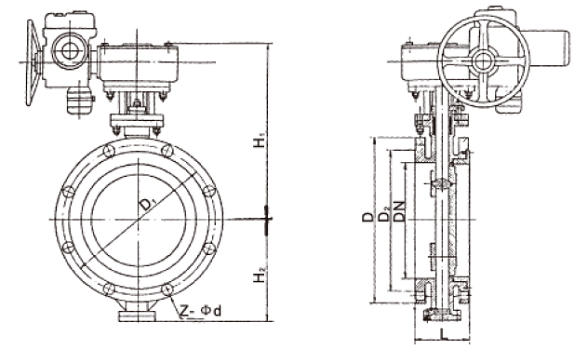

六、三偏心電動蝶閥結構圖

七、三偏心電動蝶閥連接尺寸

公稱通徑	外型尺寸			連接尺寸
公稱通徑	外型尺寸			0.6MPa				1.0MPa				1.6MPa
DN	L	H1	H2	D	D1	D2	Z-Фd	D	D1	D2	Z-Фd	D	D1	D2	Z-Фd
100	127	285	105	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	300	125	240	200	174	8-18	250	210	164	8-18	2S0	210	184	8-18
150	140	320	140	265	22S	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	370	180	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	420	200	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	500	250	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	530	270	490	445	413	12-22	SOS	460	429	16-22	520	470	429	16-26
400	216	570	300	540	495	463	16-22	565	515	480	16-26	580	525	480	16-22
450	222	600	320	595	550	518	16-22	615	565	530	20-26	640	585	&48	16-30
500	229	680	360	645	600	566	20-22	670	620	562	20-26	715	650	609	20-33
600	267	750	420	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	610	460	860	810	772	24-26	895	840	794	24-30	910	640	794	24-36
800	318	905	540	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	960	590	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	1010	640	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	470	1175	750	1405	1340	1295	32-33	1455	1380	1328	32-39	146S	1390	1328	32-48
1400	530	1310	860	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	600	1460	980	1830	1760	1710	40-36	1915	1820	1750	40-68	1930	1820	1750	40-55
1800	670	1560	1090	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-55
2000	760	1670	1190	2265	2180	2125	48-32	2325	2230	2150	48-48	2345	2230	2150	48-60
