電動防爆蝶閥

產品展示>> 電動蝶閥>>電動防爆蝶閥

一、電動防爆蝶閥產品概述

上海川滬閥門有限公司生產的電動防爆蝶閥，是由蝶閥和防爆型電動執行器組成，防爆等級ExdIIBT4(選用ExdIIBT6)，根據現場使用工況，分別有開關型和調節型兩種控制方式選擇，開關型帶無源觸點反饋，顯示閥門開和關到位情況，調節型接收控制信號4-20mA電流信號，輸出4-20mA電流信號顯示閥門開度大小。

二、電動防爆蝶閥產品圖片

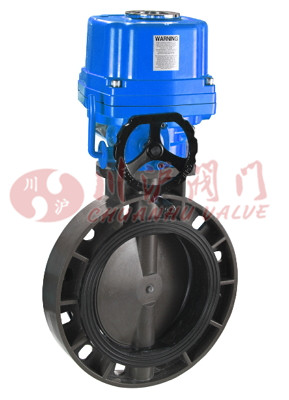

電動防爆蝶閥(塑料蝶閥)	電動防爆蝶閥(三偏心法蘭蝶閥)

三、電動防爆蝶閥電動執行器參數

執行器類別	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～3000N·M
動作范圍	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	18S～112S
保護裝置	內置過熱保護、過載保護
環境溫度	-20℃～+70℃
手動操作	機械離合機構，配手輪操作
機械限位	2個外部調整螺栓
防護等級	IP65、IP67
防爆等級	ExdⅡ BT4,ExdⅡ CT6
位置測量	電位計、比例控制單元
驅動電機	鼠籠式異步電機
進線接口	2個 PF 3/4"
殼體材料	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
