上海川滬閥門有限公司

一、碳鋼氣動通風蝶閥 產品概述

上海川滬閥門有限公司生產的碳鋼氣動通風蝶閥D641W碳鋼氣動通風蝶閥采用優質耐磨材料焊接而成，具有耐磨性好、工作穩定可靠、操作方便、動作 靈敏、泄漏率小、使用壽命長、安裝維修方便，641W碳鋼氣動通風蝶閥特別適用于低壓差、大口徑、大流量場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。氣動通風調節蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。或者配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
適用場景:
D641W碳鋼氣動通風蝶閥廣泛應用于通風除塵系統，對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用。適用于工業、冶金、環保等管道作通風調節介質流量之用。

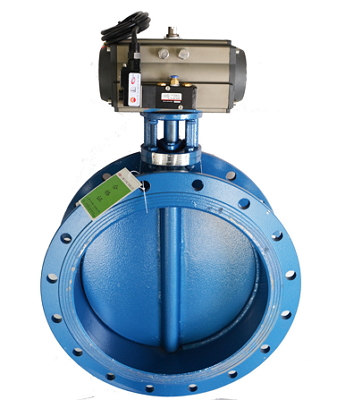

二、碳鋼氣動通風蝶閥 產品圖片

碳鋼氣動通風蝶閥

三、碳鋼氣動通風蝶閥 零部件材料

零件名稱	材料
閥體	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

四、碳鋼氣動通風蝶閥 技術參數

閥體形式	鋼板焊接閥體
公稱通徑	DN50～2000mm
公稱壓力	PN0.25、0.6、1.0 MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

五、碳鋼氣動通風蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、碳鋼氣動通風蝶閥 性能規范

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
	密封試驗	≤1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等。
適用溫度	-40～+800℃

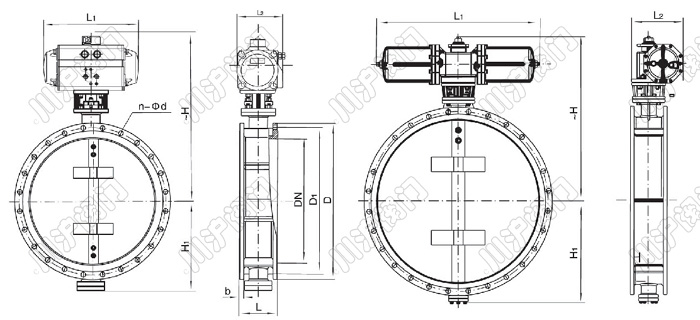

七、碳鋼氣動通風蝶閥 結構圖

八、碳鋼氣動通風蝶閥 連接尺寸

公稱通徑		結構長度	外形尺寸(參考值）			連接尺寸標準值）						重量（KG）
						0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H1	H	A	D	D1	n-d	D	D1	n-d
50	2	108	70	337	180	140	110	4-14	140	110	4-14	16
65	2-1/2	112	80	357	180	160	130	4-14	160	130	4-14	17
80	3	114	95	385	180	190	150	4-18	190	150	4-18	19
100	4	127	105	405	180	210	170	4-18	210	170	4-18	22
125	5	140	120	483	245	240	200	8-18	240	200	8-18	27
150	6	140	132	508	245	265	225	8-18	265	225	8-18	31
200	8	152	160	566	245	320	280	8-18	320	280	8-18	47
250	10	165	187	623	245	375	335	12-18	375	335	12-18	68
300	12	178	220	750	355	440	395	12-22	440	395	12-22	79
350	14	190	245	803	355	490	445	12-22	490	445	12-22	130
400	16	216	270	852	355	540	495	16-22	540	495	16-22	141
450	18	222	297	907	355	595	550	16-22	595	550	16-22	190
500	20	229	322	960	355	645	600	20-22	645	600	20-22	225
600	24	267	377	1080	550	755	705	20-26	755	705	20-26	245
700	28	292	430	1185	550	860	810	24-26	860	810	24-26	320
800	32	318	487	1300	550	975	920	24-30	975	920	24-30	405
900	36	330	537	1400	550	1075	1020	24-30	1075	1020	24-30	500
1000	40	410	587	1500	550	1175	1120	28-30	1175	1120	28-30	700
1200	48	470	702	1825	600	1375	1320	32-30	1405	1340	32-33	750

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。

下載：上海川滬閥門有限公司-產品樣本-碳鋼氣動通風蝶閥.PDF

碳鋼氣動通風蝶閥鏈接：http://m.weixinart.com/products/qidongdiefa/qdtfdftg.html
