氣動下展式放料閥
一、氣動下展式放料閥 產品概述
上海川滬閥門有限公司生產的氣動下展式放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。

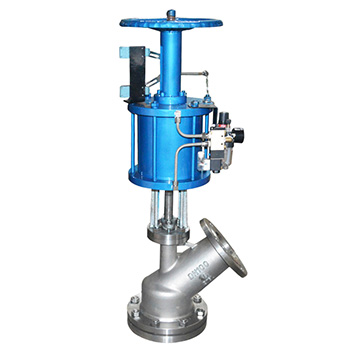

二、氣動下展式放料閥 產品圖片
 |
| 氣動下展式放料閥 |
三、氣動下展式放料閥 產品型號
| 閥體材質 | 型號 |
|---|---|
| 碳鋼 | FLJ641F、FLJ641H-16C,FLJ641F、FLJ641H-25C |
| 不銹鋼 | FLJ641F、FLJ641H-16P,FLJ641F、FLJ641H-25P |
四、氣動下展式放料閥 零部件材料
| 零件名稱 | ZG1Cr18 Ni9Ti系列 | ZG00Cr18 Ni10系列 | ZG1Cr18 Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
|---|---|---|---|---|---|
| 閥體/閥蓋 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥桿 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥瓣 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 45 |

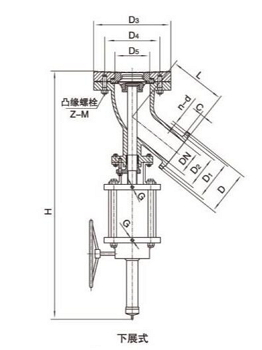

五、氣動下展式放料閥 結構圖
 |
六、氣動下展式放料閥 連接尺寸
| 公稱通徑 DN | 外形主連接法蘭尺寸 | 氣源接口 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -H | D | D1 | D2 | C | f | N | d | D3 | D4 | D5 | L | Z-M | ||
| 25 | 750 | 115 | 85 | 65 | 16 | 2 | 4 | 14 | 115 | 85 | 47 | 125 | M12x4 | 1/4" |
| 40 | 845 | 150 | 110 | 84 | 18 | 3 | 4 | 18 | 160 | 125 | 80 | 160 | M16x4 | |
| 50 | 845 | 165 | 125 | 99 | 20 | 3 | 4 | 18 | 180 | 145 | 80 | 169 | M16x4 | |
| 65 | 1000 | 185 | 145 | 118 | 20 | 3 | 4 | 18 | 195 | 160 | 110 | 175 | M16x8 | |
| 80 | 1050 | 200 | 160 | 132 | 20 | 3 | 8 | 18 | 225 | 190 | 137 | 185 | M16x8 | |
| 100 | 1120 | 220 | 180 | 156 | 22 | 3 | 8 | 18 | 260 | 225 | 180 | 210 | M16x8 | |
| 125 | 1370 | 250 | 210 | 184 | 22 | 3 | 8 | 18 | 280 | 240 | 180 | 230 | M20x8 | |
| 150 | 1450 | 285 | 240 | 211 | 24 | 3 | 8 | 22 | 295 | 295 | 210 | 240 | M20x8 | |
| 200 | 1580 | 340 | 295 | 266 | 24 | 3 | 12 | 22 | 405 | 335 | 275 | 330 | M22x12 | |
| 250 | 1720 | 405 | 355 | 319 | 26 | 3 | 12 | 26 | 460 | 410 | 330 | 380 | M22x12 | |
