一、氣動插板閥 產品概述

上海川滬閥門有限公司生產的LMD 氣動插板閥，LMD型氣動螺旋閘門/氣動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛應用于礦山、糧食等行業控制流量變化或迅速切斷（特料直徑≤50mm）。
產品特點:
LMD 氣動插板閥結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制， 操作方便， 能隨時調節開度。該閥門有手輪和鏈輪操縱兩種操作形式，分單向和雙向兩種結構形式, I 型為手輪， II 為鏈輪。

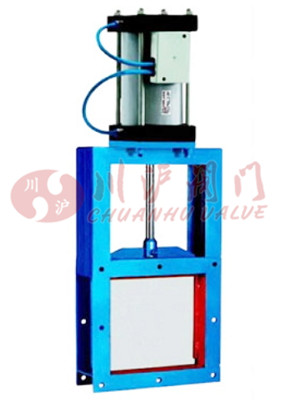

二、氣動插板閥 產品圖片

氣動插板閥(可按要求定制尺寸)

三、氣動插板閥 產品型號

說明	型號
單項	LMD-1
雙向	LMD-2

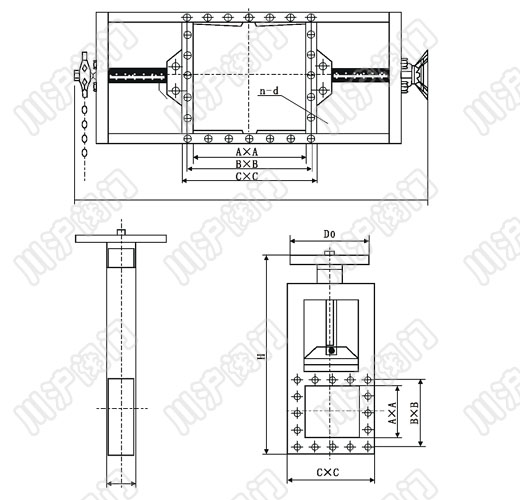

四、氣動插板閥 結構圖

五、氣動插板閥 連接尺寸

LMD型氣動螺旋閘門/氣動插板閥外形結構尺寸(mm)

類別	A×A	B×B	C×C	L	H	D0	n-d
單向	220×200	256×256	296×296	100	820	300	8-φ12
	250×250	306×306	346×346	100	930	340	8-φ14
	300×300	356×356	396×396	100	1050	380	8-φ14
	400×400	456×456	496×496	100	1140	445	12-φ14
	450×450	510×510	556×556	120	1450	530	12-φ18
	500×500	560×560	606×606	120	1610	580	16-φ18
雙向	600×600	660×660	706×706	120	1830	450	16-φ18
	700×700	770×770	820×820	140	2130	450	20-φ18
	800×800	870×870	920×920	140	2440	450	20-φ18
	900×900	974×974	1030×1030	160	2660	450	24-φ23
	1000×1000	1074×1074	1130×113	160	2870	450	24-φ23
說明	LMD-單向	Ⅰ-手輪	鏈條節數M=0.105×-113（×是絲桿中心離地面高度）距地面小于1.7米用于手輪大于1.7米用鏈輪
	LMD-雙向	Ⅱ-鏈條

六、氣動插板閥 安裝說明

1、閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘框變形。
2、在閘門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。
3、閘門出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除，以使閘門啟閉。
4、檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。
5、在澆筑混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除，防止灰漿凝固影響啟閉。
6、二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。 同時閘門的分類有很多，不僅有鑄鐵閘門還有鋼閘門、鑲銅閘門等等，并且以上的信息同樣適用于其他類別的閘門。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動插板閥.PDF
