H14W止回閥
一、H14W止回閥 產品概述
上海川滬閥門有限公司生產的H14W止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
具有結構短、體積小、質量輕
閥瓣關閉快速，水錘壓力小
流道通暢，流體阻力小；動作靈敏，密封性能好

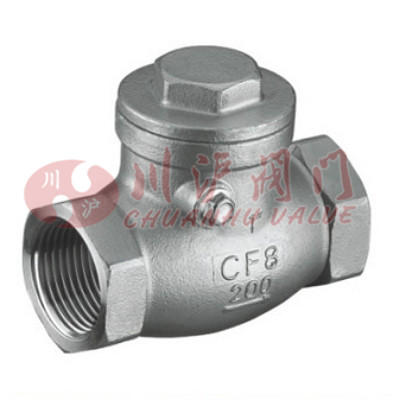

二、H14W止回閥 產品圖片
 |
| H14W止回閥(不銹鋼內螺紋連接) |
三、H14W止回閥 性能參數
| 公稱壓力 | PN1.6MPa \ PN 2.5MPa |
|---|---|
| 適用溫度 | -20～232℃～350℃ |
| 適用介質 | 水、油、氣及某些腐蝕性液體（W.O.G） |
| 螺紋類型 | G·NPT.BSPT.BSP DIN259/2999 |

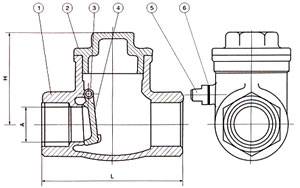

四、H14W止回閥 結構圖
 |
五、H14W止回閥 主要零件材料
| 序號 | 零件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 閥蓋 | 不銹鋼CF8M/CF8 |
| 3 | 搖桿插銷 | 不銹鋼316/304 |
| 4 | 閥瓣 | 不銹鋼CF8M/CF8 |
| 5 | 螺塞 | 不銹鋼316/304 |
| 6 | 螺塞墊片 | 聚四氟乙烯PTFE |
六、H14W止回閥 安裝尺寸
| SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ |
|---|---|---|---|---|---|---|---|---|
| A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
| H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
| L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
