一、旋啟式止回閥產品概述

上海川滬閥門有限公司生產的H44W、H44H、H44Y型旋啟式止回閥，旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。
特點：
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
適用場景:
H41H、H41Y和H41W 型旋啟式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500；公稱通徑DN15~1200mm、NPS1/2~48；工作溫度－196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質(WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。主要用于石油、化工、制藥、化肥、電力等管路上。

二、旋啟式止回閥產品圖片

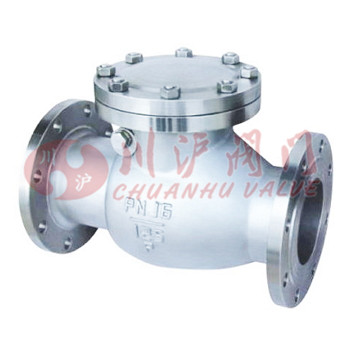

旋啟式止回閥(鑄鋼法蘭連接)	旋啟式止回閥(不銹鋼法蘭連接)

三、旋啟式止回閥性能參數

型號		H44H-16C~250	H44W-16P~250
工作壓力（MPa）		1.6~25
適用溫度（℃）		≤425	≤550
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋、閥瓣	碳素鋼	鉻鎳鈦不銹鋼
材料	密封面	碳鋼堆焊鐵基合金	本體密封

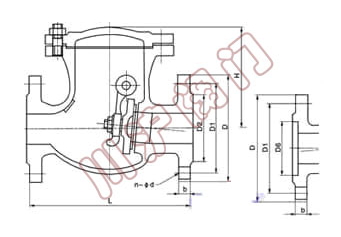

四、旋啟式止回閥結構圖

五、旋啟式止回閥連接尺寸

公稱通徑 DN	主要外形尺寸和連接尺寸
公稱通徑 DN	L	D	D1	D2	b	Z-d	H
H44H-16C 、H44W-16C 、H44W-16P 、H44W-16R 、H44W-16I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
H44H-25、H44W-25、 H44W-25P 、H44W-25R 、H44W-25I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560
