一、全自動清洗過濾器產品概述

全自動清洗過濾器可用于對工業水、海水、食品和制藥等輕化工工業廢水、循環水的過濾，以及乳化液再生、廢油、液態原料等過濾處理等。在冶金工業及石化工業及電廠給排水和循環水系統和涉及到液態的介質過濾等工藝中，應用全自動清洗過濾器也日趨廣泛，我國現代冶金企業引進的連鑄水系統、高爐水系統、熱軋用高壓水除鱗系統、乳化液系統以及封閉的水循環系統，液態的介質過濾系統均大量地采用了自清洗過濾器。

結構與工作原理
全自動清洗過濾器由主機和電控系統組成。本廠生產的過濾器電控系統分兩大系列：SIEMENS（西門子）編程控制系統和本廠自主研發的電子控制系統。主機是由過濾器體、濾網、減速電機、排污閥、傳動軸、壓差控制器等部件組成。過濾器體是一個平蓋罐體，罐體上部是濁水區，中部為清水區，下部為污水區。上側部有進水口、中側部有出水口，底部有電動排污球閥，側面有壓差控制器。過濾網有不銹鋼密紋平織型濾網和楔形濾網兩種型式。
ZQX系列全自動清洗過濾器采用尼龍刷和優質碳鋼（不銹鋼）筒體，具有處理量大、使用壽命長、清洗效率高等特點。本機采用高效、穩定、安全的壓差控制系統控制自動清洗濾網。當過濾器進出口壓差值達到設定值時，控制系統發出控制信號驅動電動機轉動，打開排污閥。排污口形成真空狀態，吸附在濾網上的雜質微粒被轉動的尼龍刷清除。污水從排污閥排出。當過濾器進出口壓差恢復正常時，電動機停止運轉，電動排污閥延時關閉。整個過程中，物料不斷流，實現了連續、自動、高效、安全的生產。

二、全自動清洗過濾器產品圖片

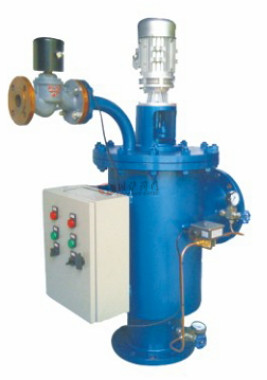

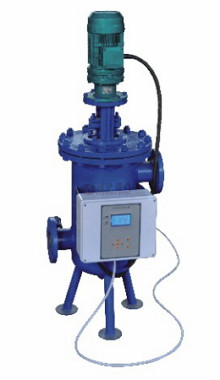

全自動清洗過濾器	全自動清洗過濾器

三、全自動清洗過濾器技術參數

技術標準
公稱通徑DN（mm）	DN50~600
殼體材質	碳鋼、不銹鋼
濾芯材質	不銹鋼
過濾精度	10~500目
連接方式	法蘭
法蘭壓力	0.25—2.5MPa
法蘭密封面	FF、RF、MFM、RJ、TG
墊片材質	PTFE、金屬墊片、丁晴橡膠

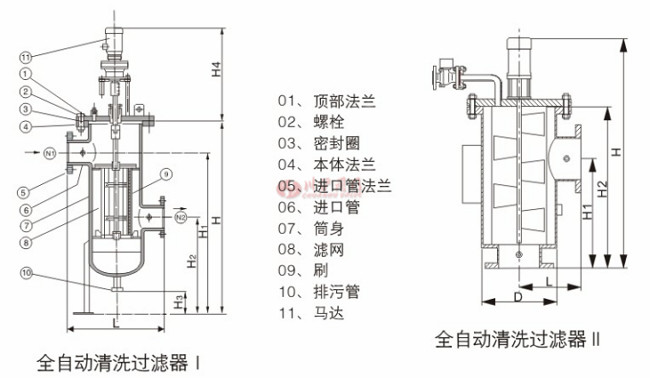

四、全自動清洗過濾器結構圖

五、全自動清洗過濾器連接尺寸

全自動清洗過濾器I（ZQX）

DN	L	H	H1	H2	H3	H4
50	350	720	600	380	100	460
100	480	1000	840	500	100	660
150	560	1320	1120	660	120	870
200	640	1480	1240	700	120	1000
250	700	1700	1460	820	140	1250
300	920	2240	1920	1040	140	1550
400	1120	2760	2360	1260	160	1910
500	1400	3290	2790	1440	200	2300
600	1600	3690	3140	1590	220	2600

全自動清洗過濾器I（ZQX）

DN	L	D	H	H1	H2	排污口
DN50	240	273	1090	355	560	DN25
DN65	240	273	1090	355	560	DN25
DN80	250	273	1150	400	620	DN25
DN100	250	273	1210	420	680	DN25
DN125	280	325	1250	450	720	DN25
DN150	280	325	1310	480	780	DN25
DN200	310	377	1375	550	810	DN32
DN250	360	480	1570	650	1000	DN32
DN300	420	520	1725	750	1150	DN32
DN400	500	720	1930	900	1350	DN40
DN500	550	820	2140	1150	1560	DN40
DN600	600	920	2605	1400	2020	DN40
