藍式過濾器

一、藍式過濾器產品概述

上海川滬閥門有限公司生產的SRB型過濾器，藍式過濾器籃式過濾器主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成，當流體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃由濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，取出濾籃。清洗后重新裝入即可。因此，使用維護極為方便。
適用場景:
籃式過濾器是除去液體中含有少量固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作；也是提高產品純度、凈化氣體的小型設備。因此，廣泛應用于石油、化工、化纖、醫藥、食品等工業。

二、藍式過濾器產品圖片

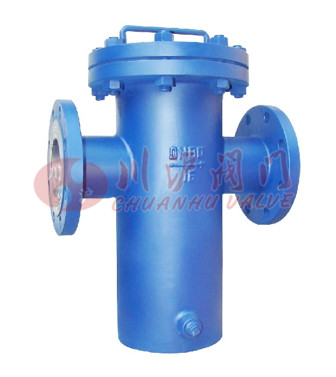

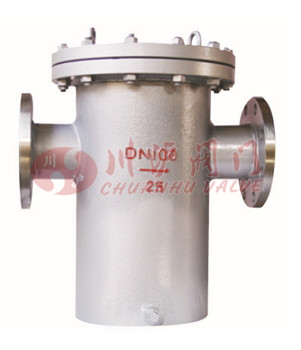

藍式過濾器(鑄鋼法蘭連接)	藍式過濾器(不銹鋼法蘭連接)

三、藍式過濾器技術參數

殼體材質	鑄鐵、碳鋼	不銹鋼
濾框濾網材質	不銹鋼
密封件材質	耐油石棉、柔性石墨、聚四氟乙烯
工作溫度(℃)	-30～+380	-80～+450
公稱壓力(MPa)	0.6～6.4 (150Lb～300Lb)
過濾精度（目/in）	10-300
連接方式	法蘭、對焊

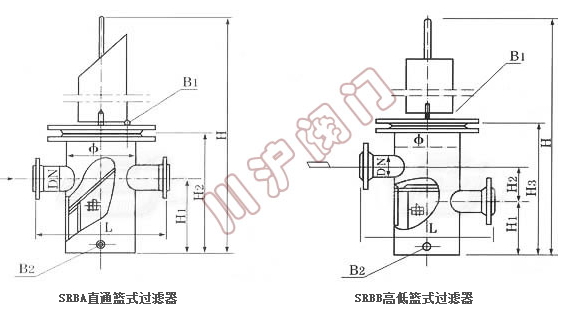

四、藍式過濾器結構圖

五、藍式過濾器連接尺寸

直通籃式過濾器外形尺寸

公稱直徑DN	主要尺寸					排放□"B"	參考重量（kg）
公稱直徑DN	φ	L	H1	H2	H（拆卸濾網距離）	排放□"B"	參考重量（kg）
25	76	220	160	260	480	R1/2"	12
32	76	220	165	270	495		16
40	114	280	180	300	550		23
50	114	280	180	300	550		28
65	140	330	220	350	650		48
80	168	340	260	400	740		65
100	219	420	310	470	880	R3/4"	126
150	273	500	430	620	1175		248
200	325	560	530	780	1875		292
250	426	660	640	930	2170		415
300	478	750	840	1200	2690		596

高低籃式過濾器外形尺寸

公稱直徑DN	主要尺寸						排放□"B"	參考重量（kg）
公稱直徑DN	φ	L	H1	H2	H3	H（拆卸濾網距離）	排放□"B"	參考重量（kg）
25	76	220	110	70	280	520	R1/2"	15
32	76	220	110	70	285	525		19
40	114	280	120	100	340	630		24
50	114	280	120	100	340	630		29
65	140	330	160	110	400	750		40
80	168	340	180	140	460	860		55
100	219	420	220	170	550	1040	R3/4"	103
150	273	500	310	220	720	1375		181
200	325	560	390	280	900	2005		303
250	426	660	480	320	1070	2320		439

六、藍式過濾器安裝與維護說明

1、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬易損件，需特別保護；
2、當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質；
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；
4、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
