衛生級過濾器
一、衛生級過濾器 產品概述
上海川滬閥門有限公司生產的衛生級過濾器是經過電子拋光，適用于食品、藥品、純凈水等衛生級場合使用，衛生級過濾器工作原理是介質從過濾器進口流入缸體內的濾芯后，除去少量固體顆粒，維護其它設備的正常工作。當流體進入過濾器缸體后，大于濾網精度的顆?；螂s質被阻擋在濾網內，排出清潔液體。
斜插式過濾器進口平面與出口平面平行，可安裝在一條中心直線上，代替直通式過濾器，濾網和缸體是分體式結構，在不拆卸缸體的情況下就能抽出濾網清洗。
二、衛生級過濾器 產品圖片
 |
 |

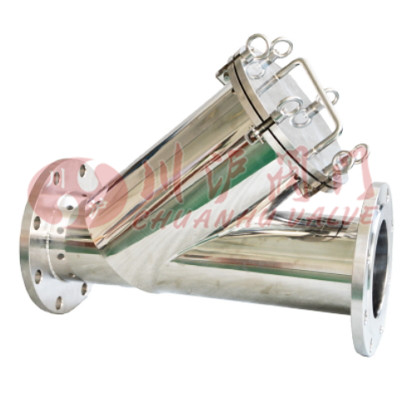

| 衛生級過濾器(卡箍連接) | 衛生級過濾器(法蘭連接) |
三、衛生級過濾器 技術參數
| 材質 | 304、304L、316、316L等 |
|---|---|
| 執行標準 | ISO標準(默認)、DIN標準、3A標準、ASME標準 |
| 公稱通徑 | ISO標準（20 ~ 159mm） |
| 過濾目數 | 30目、40目、60目、80目、100目、120目、150目、200目、240目、260目、300目、320目、360目、400目等 |
| 連接形式 | 外螺紋、卡箍 |
| 類型(通道位置) | 二通式 |
| 流動方向 | 單向 |
| 壓力環境 | 常壓 |
四、衛生級過濾器 連接標準和尺寸
| ISO2037(SMS) | DIN11850 | 3A | ASME-BPE/BS4825 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 系列1 | 系列2 | |||||||||||
| Size | OD | t | Size | OD | OD | t | Size | OD | t | Size | OD | t |
| 10 | 12 | 13 | 1.5 | 1/2" | 12.7 | 1.65 | 1/2" | 12.7 | 1.65 | |||
| 15 | 18 | 19 | 1.5 | |||||||||
| 20 | 22 | 23 | 1.5 | 3/4" | 19.05 | 1.65 | 3/4" | 19.05 | 1.65 | |||
| 25 | 25 | 1.2 | 25 | 28 | 29 | 1.5 | 1" | 25.4 | 1.65 | 1" | 25.4 | 1.65 |
| 32 | 34 | 35 | 1.5 | |||||||||
| 38 | 38 | 1.2 | 1.5 | 1-1/2" | 38.1 | 1.65 | 1-1/2" | 38.1 | 1.65 | |||
| 40 | 1.2 | 40 | 42 | 43 | 1.5 | |||||||
| 50 | 51 | 1.2 | 50 | 52 | 53 | 1.5 | 2" | 50.8 | 1.65 | 2" | 50.8 | 1.65 |
| 2-1/2" | 63.5 | 1.65 | 2-1/2" | 63.5 | 1.65 | |||||||
| 65 | 63.5 | 1.6 | 65 | 70 | 70 | 2 | ||||||
| 75 | 76.1 | 1.6 | 3" | 76.2 | 1.65 | 3" | 76.2 | 1.65 | ||||
| 80 | 85 | 85 | 2 | |||||||||
| 100 | 101.6 | 2 | 100 | 104 | 104 | 2 | 4" | 101.6 | 2.11 | 4" | 101.6 | 2.11 |
| 125 | 129 | 129 | 2 | |||||||||
| 150 | 154 | 154 | 2 | 6" | 152.4 | 2.77 | 6" | 152.4 | 2.77 | |||
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-衛生級過濾器.PDF
