產品展示>> 快速切斷閥>>水用電磁閥

一、水用電磁閥產品概述

上海川滬閥門有限公司生產的水用電磁閥適用于以水或液體為工作介質，可自動化控制或遠程制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故隊工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。
1.電磁先導膜片式操作結構
2.閥門流量比普通閥提高10%
3.采用特殊密封結構和特種密封材料無泄漏
4.壽命長是同類產品的5倍以上
5.工作平穩噪音低、無水錘沖擊、無顫抖聲
6.采用膜片式、對介質潔凈度要求較低
7.不銹鋼可動鐵芯經久耐用，反應快速；
8.配管方式可任意角度安裝,為增強壽命好是水平管線圈朝上
9.防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）
10.引用標準：GB3836·9 防爆標志 Exm I/IIT4(國產線圈)

二、水用電磁閥產品圖片

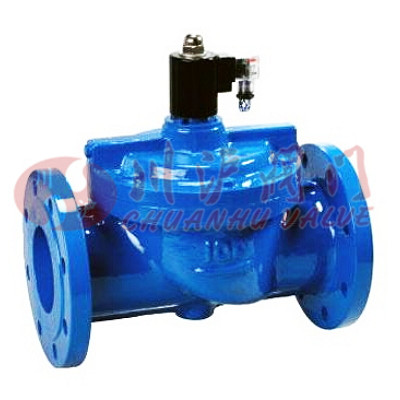

水用電磁閥(鑄鐵法蘭連接)

三、水用電磁閥技術參數

工作介質DN	水、粘度≤4E的油及其它非腐蝕性流體
介質溫度℃	≤60
公稱壓力（Mpa）	1.0
工作壓差（Mpa）	0.05~1.0						0.1~1.0					0.15~1.0
電源電壓	AC220V其余規格可作特殊訂貨
額定流量系數（KV）	按JB/T7352-94規定
寫落量（ml/min）	按JB/T7352-94·F規定
公稱通徑	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300
功耗	36VA							50VA

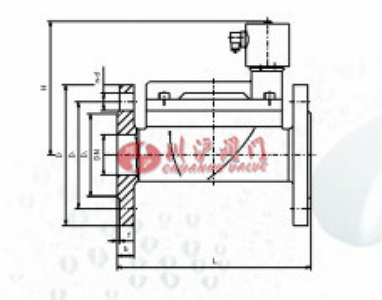

四、水用電磁閥結構圖

五、水用電磁閥安裝尺寸

公稱通徑DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	n-d	b	f
15	112	80	1/2
20	119	80	3/4								3
25	123	90	1	130	160	115	85	65	4-φ14	16	3
32	137	140		137	180	140	100	76	4-φ18	18	3
40	152	156		152	200	150	110	84	4-φ18	18	3
50	164	180	2	152	230	165	125	99	4-φ18	20	3
65				222	290	185	145	118	4-φ18	20	3
80				239	310	200	160	132	4-φ18	22	3
100				255	350	220	180	156	4-φ18	24	3
125				416	400	250	210	184	4-φ18	26	3
150				440	480	285	240	211	8-φ22	26	3
200				443	600	340	295	266	8-φ22	26	3
250				493	730	395	350	319	8-φ22	28	3
300				549	850	445	400	370	8-φ22	28	4
