一、氣動套筒切斷閥 產品概述

上海川滬閥門有限公司生產的ZMQM氣動套筒快速切斷閥是由多彈簧氣動薄膜執行機構和切斷閥體組成。氣動薄膜套筒切斷閥具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜套筒切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。
特點：
1、切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。
適用場景:
氣動薄膜套筒切斷閥廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的經營過程自動控制和遠程控制系統中。

二、氣動套筒切斷閥 產品圖片

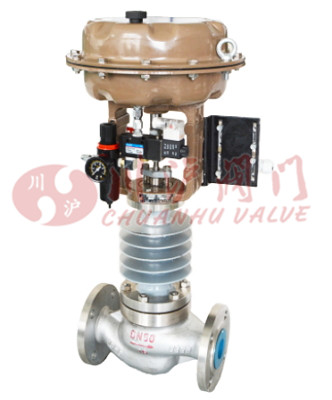

氣動套筒切斷閥(帶電磁閥、限位開關、空氣過濾減壓閥、高溫散熱片)

三、氣動套筒切斷閥 零部件參數

部件	材質
閥體	WCB、CF3、CF3M、CF8、CF8M
套筒	2Cr13、304、316、316L
閥芯(軟)	2Cr13、304、316、316L(增強聚四氟乙烯)
墊片	聚四氟乙烯、金屬石墨墊片
閥蓋	WCB、CF3、CF3M、CF8、CF8M
軸封	2Cr13、304、316、316L
指示牌	L4、2Cr12
執行器	根據實際配置而定

四、氣動套筒切斷閥 技術參數

公稱通徑		20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv		8	11	20	30	48	75	120	190	300	480	760
額定行程mm		8			12		20		25	40		60
有效面積cm2		100			200		400			600		1000
允許泄 露量	硬密封	一般：10-4 × 閥額定容量；嚴密型：套筒 5X10-6 × 閥額定容量
	軟密封	VI 級
允許壓差MPa		≤ 公稱壓力
信號壓力KPa		0 ～ 250
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
閥芯形式		套筒閥芯
流量特性		快開特性

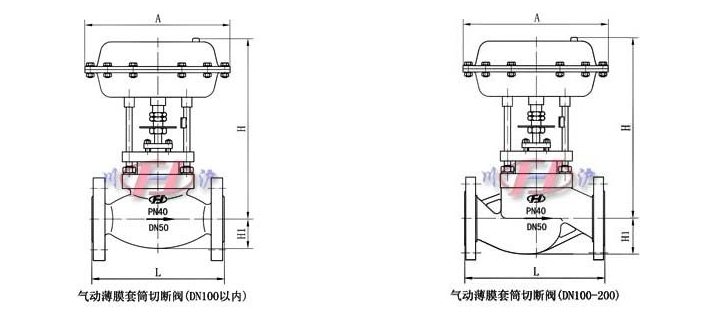

五、氣動套筒切斷閥 結構圖

六、氣動套筒切斷閥 連接尺寸

公稱通經		20	25	32	40	50	65	80	100	125	150	200
A		196			232		308			394		498
L	PN16	150	160	180	200	230	290	310	350	400	480	600
H		340	345	370	380	390	475	490	500	765	825	927
H1		53	58	70	75	83	93	100	110	125	143	170
重量	標準型	10	12	15	18	23	35	45	60	75	90	120

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動套筒切斷閥.PDF

氣動套筒切斷閥鏈接：http://m.weixinart.com/products/kuaisuqieduanfa/zmqm.html
