一、氣動三通切斷閥 產品概述

上海川滬閥門有限公司生產的ZMAQ氣動三通切斷閥，氣動薄膜切斷閥具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動三通切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。氣動三通切斷閥產品主要有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種。 特點：
1、切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。
適用場景:
氣動三通切斷閥廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的銷售過程自動控制和遠程控制系統中。

二、氣動三通切斷閥 產品圖片

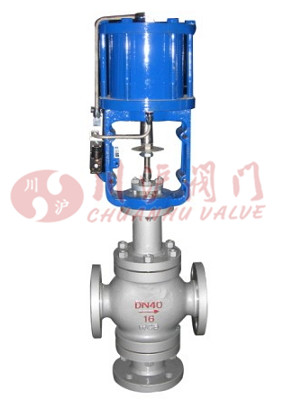

氣動三通切斷閥(活塞式)

三、氣動三通切斷閥 零部件參數

部件	材質
閥體	WCB	304	316	316L
閥座	304	304	316	316L
閥芯	304	304	316	316L
墊片	PTFE\石墨墊片
連接套	304	304	316	316L
導向套	304	304	316	316L
中墊	PTFE\石墨墊片
填料	PTFE/石墨
填料壓蓋	WCB	304	316	316L
閥桿	304	304	316	316L
指示盤	鋁片
標尺	鋁片
執行器	缸體：碳鋼、膜片：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

四、氣動三通切斷閥 技術參數

公稱通徑(mm)		20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv		8	12	17	29	43	70	110	165	275	440	690
額定行程mm		8			12		20		25	40		60
有效面積cm2		100			200		400			600		1000
允許泄 露量	硬密封	1.2X10-7 × 閥額定容量
	軟密封	VI 級、無泄露
允許壓差MPa		≤ 公稱壓力
信號壓力KPa		0 ～ 250(薄膜式)
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
閥芯形式		雙導向雙座型閥芯
流量特性		快開特性
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

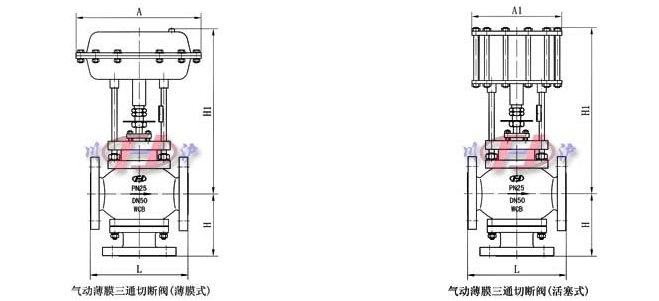

五、氣動三通切斷閥 結構圖

六、氣動三通切斷閥 連接尺寸

公稱通經		20	25	32	40	50	65	80	100	125	150	200
A		196			232		308			394		498
L	PN16	150	160	180	200	230	290	310	350	400	480	600
H		132	132	135	140	150	160	160	170	325	450	495
H1		根據所配置氣動執行機構而定
重量(kg)	薄膜式	9	11	13	16	21	33	43	58	70	86	115
	活塞式	12	14	17	20	26	38	48	64	79	95	125

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
