襯氟隔膜閥

產品展示>> 耐腐蝕閥門>>襯氟隔膜閥

一、襯氟隔膜閥產品概述

襯氟隔膜閥是一種特殊形式的截?cái)嚅y，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。
突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐
蝕，省去了填料密封結構，且不會產生介質外漏。
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
4.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用
隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。

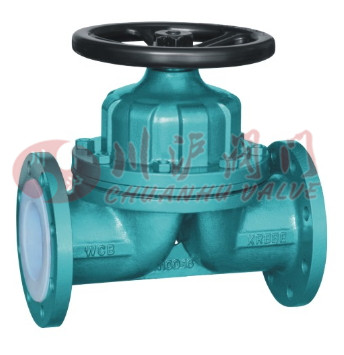

二、襯氟隔膜閥產品圖片

襯氟隔膜閥

三、襯氟隔膜閥零部件材料

零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
零件名稱	Z	C	P	R	PL	RL
閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
球體	WCB	WCB	CF8	CF8M	CF3	CF3M
襯里層/閥座	FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
填料	PTFE（F4）聚四氟乙烯 PTFE（F4）聚四氟乙烯
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手柄	WCC	WCC	WCC	WCC	WCC	WCC

四、襯氟隔膜閥執行標準

設計標準	GB12239
結構長度	JB1688/GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、電動、氣動、常閉型、常開型

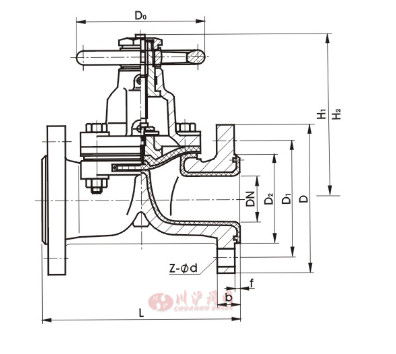

五、襯氟隔膜閥結構圖

六、襯氟隔膜閥連接尺寸

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-фd	d0	H	H1	WT(kg)
DN(mm)	NPS(inch)	PN0.6MPa / PN1.0MPa
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	8-ф18	320	335	405	70
150	6	460	280	240	210	3	24	8-ф23	320	370	450	95
200	8	570	335	295	265	3	26	8-ф23	400	480	600	170
250	10	680	390	350	320	3	28	12-ф23	500	545	620	270
300	12	790	435	395	362	4	24	12-ф23	500	585	680	320
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-ф14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-ф14	120	120	130	5
25	1	160	115	85	65	2	16	4-ф14	140	125	140	6
32	11/4	180	135	100	78	2	18	4-ф18	140	130	155	9
40	11/2	200	145	110	85	3	18	4-ф18	160	140	180	12
50	2	230	160	125	100	3	20	4-ф18	160	160	200	15
65	21/2	290	180	145	120	3	20	4-ф18	200	175	205	24
80	3	310	195	160	135	3	22	8-ф18	200	205	260	30
100	4	350	215	180	155	3	24	8-ф18	280	275	330	48
125	5	400	245	210	185	3	26	8-ф18	320	340	410	75
150	6	480	280	240	210	3	28	8-ф23	320	375	460	105
200	8	600	335	295	265	3	30	12-ф23	400	485	605	182
250	10	730	405	355	320	3	32	12-ф25	500	550	625	295
300	12	850	460	410	375	4	34	12-ф25	500	590	685	345
