角式襯氟截止閥
一、角式襯氟截止閥 產品概述
襯氟角式截止閥(型號:J44F46-16)適用在-50~150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體,液體介質的管路上使用。

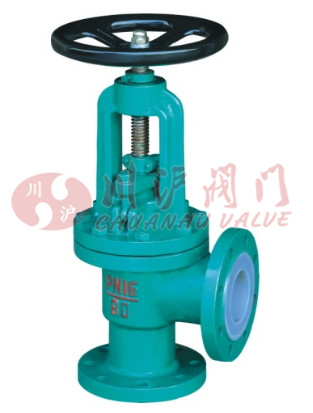

二、角式襯氟截止閥 產品圖片
 |
| 角式襯氟截止閥 |
三、角式襯氟截止閥 零部件材料
| 零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳不銹鋼 |
| Z |
C |
P |
R |
PL |
RL |
| 閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 球體 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 襯里層/閥座 |
FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯) |
| 填料壓蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 填料 |
PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯 |
| 螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9 |
1Cr18Ni9 |
| 螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
| 手柄 |
WCC |
WCC |
WCC |
WCC |
WCC |
WCC |
四、角式襯氟截止閥 執行標準
| 設計標準 |
GB12233/GB12233 |
| 結構長度 |
GB12221 |
| 法蘭標準 |
JB/T79-94 |
| GB9113.1-26 |
| 檢驗試驗 |
GB/T13927 |
| 驅動方式 |
手動、電動、氣動 |

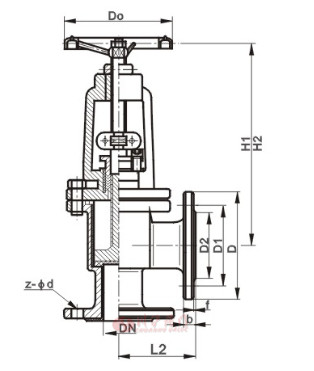

五、角式襯氟截止閥 結構圖
六、角式襯氟截止閥 連接尺寸
| 公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
| DN(mm) |
NPS(inch) |
PN1.0MPa |
| 15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
| 20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
| 25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
| 32 |
11/4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
| 40 |
11/2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
21/2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
| 80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
| 100 |
4 |
175 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
| 125 |
5 |
200 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
| 150 |
6 |
225 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
| 200 |
8 |
275 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
| 250 |
10 |
325 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
| 300 |
12 |
375 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
| PN1.6MPa |
| 15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
| 20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
| 25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
| 32 |
11/4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
| 40 |
11/2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
21/2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
| 80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
| 100 |
4 |
175 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
| 125 |
5 |
200 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
| 150 |
6 |
225 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
| 200 |
8 |
275 |
335 |
295 |
265 |
3 |
30 |
8-φ23 |
| PN2.5MPa |
| 15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
| 20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
| 25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
| 32 |
11/4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
| 40 |
11/2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
