電動襯氟球閥

產品展示>> 耐腐蝕閥門>>電動襯氟球閥

一、電動襯氟球閥產品概述

上海川滬閥門有限公司生產的電動襯氟球閥，是由角行程的電動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。根據工作條件，提供電動襯氟防爆球閥。
特點：
1.閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，具有可靠的耐腐蝕性和密封性。
2.體積小，重量輕，結構簡單，安裝維修方便。
3.流阻小，流通能力大。
適用場景:
適用于強酸、強堿等腐蝕性介質。

二、電動襯氟球閥產品圖片

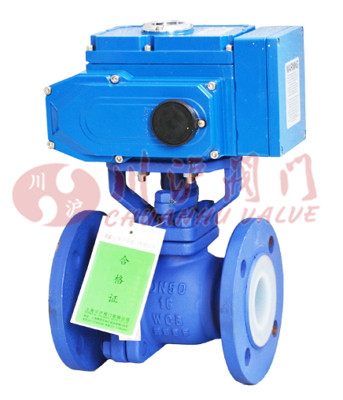

電動襯氟球閥(配精小型電動執行器)	電動襯氟球閥(配防爆型電動執行器)

三、電動襯氟球閥零部件參數

零件名稱	材料名稱
閥體、閥蓋	WCB+F46	304(CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
球體	2Cr13+氮化處理+46	304+46	316+46	316L+46
閥桿	2Cr13+46	304+46	316+46	316L+46
閥座密封圈	PTFE、碳素纖維＋PTFE
密封填料	聚四氟乙烯填料

四、電動襯氟球閥技術參數

公稱通徑	15	80	200
公稱壓力(MPa)	PN1.0、1.6MPa
泄漏量	軟密封：零泄漏
閥體形式	兩段式閥體(浮動球體)		兩段式閥體(固定球體)
閥芯形式	"O"型球形閥芯
密封填料	聚四氟乙烯(PTFE)
連接形式	法蘭
可調范圍	DN15-65	DN80-300
可調范圍	250:1	350:1
基本誤差	±1%
死區	≤1%
回差	≤1%
適用溫度	密封面
適用溫度	PTFE≤180℃
配置執行機構	可配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、電動襯氟球閥執行機構參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、電動襯氟球閥結構圖

七、電動襯氟球閥連接尺寸

公稱通徑		標準值						參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	n-Φd	W	H
DN(mm)	NPS(inch)	PN1.6(MPa)
15	1/2	140/130	95	65	45	2	14	4-Φ14	231	350
20	3/4	140/130	105	75	55	2	16	4-Φ14	231	370
25	1	150/1340	115	85	65	2	16	4-Φ14	231	375
32	11/4	165	135	100	78	2	18	4-Φ18	231	385
40	11/2	180/165	145	110	85	3	18	4-Φ18	231	390
50	2	200/203	160	125	100	3	20	4-Φ18	231	435
65	21/2	220/222	180	145	120	3	20	4-Φ18	261	460
80	3	250/241	195	160	135	3	22	4-Φ18	261	465
100	4	280/305	215	180	155	3	24	8-Φ18	285	612
125	5	320/356	245	210	185	3	26	8-Φ18	285	625
150	6	360/394	280	240	210	3	28	8-Φ23	325	700
200	8	457	335	295	265	3	30	8-Φ23	325	740
