一片式球閥

產品展示>> 球閥>>一片式球閥

一、一片式球閥產品概述

上海川滬閥門有限公司生產的Q11F一片式球閥，Q11F 型 PN16~PN63 一片式球閥適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質。
特點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，現球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。適用場景:
一片式球閥Q11F廣泛適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

二、一片式球閥產品圖片

一片式球閥(不銹鋼連接)

三、一片式球閥零件材質

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片填料
水、蒸汽、油	Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C	A105、45	1Cr18/1Cr18Ni9Ti	不銹鋼 SS304	聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL	聚四氟乙烯PTFE對位聚苯PPL
硝酸類	Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸類	Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R	SS316/Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

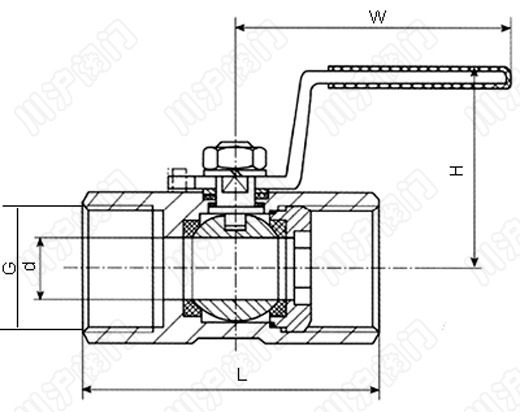

四、一片式球閥結構圖

五、一片式球閥連接尺寸

**一片式球閥外形尺寸**
公稱通徑	G	尺寸
公稱通徑	G	d	L	W	H
6	1/4″	8	60	110	56
10	3/8″	18	60	110	58
15	1/2″	10.5	60	110	58
20	3/4″	13	67.5	110	62
25	1″	17	73	110	68
32	1 1/4″	22	90	150	75
40	1 1/2″	25	97.5	150	83
50	2″	32	112	150	90
65	2 1/2″	40	132	180	95
80	3″	50	156	220	100
100	4″	65	196	250	115
