蝸輪固定球閥
一、蝸輪固定球閥 產品概述
上海川滬閥門有限公司生產的Q347F蝸輪固定球閥，固定式球閥采用兩片式或三片式分體式結構設計，符合API6D標準。特別適用于大口徑，高壓力的管線流體控制。此系列蝸輪固定球閥具有雙阻塞及泄放功能，并且注射密封膠系統可保證在緊急狀況下阻斷源自閥桿和座圈處的泄漏。
特點：
1、閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能
2、蝸輪固定球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放
3、樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛
適用場景:
蝸輪固定球閥Q347F廣泛適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。
二、蝸輪固定球閥 產品圖片
 |
 |

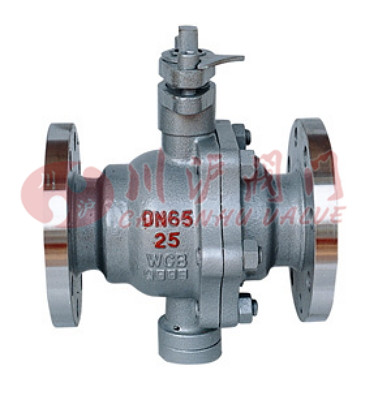

| 蝸輪固定球閥(小口徑手柄式) | 蝸輪固定球閥(大口徑蝸輪式) |
三、蝸輪固定球閥 產品型號
| 材質 | 型號 |
|---|---|
| WCB | Q347F-16C,Q347F-25,Q347F-40,Q347F-64,Q347F-100 |
| CF8 | Q347F-16P,Q347F-25P,Q347F-40P,Q347F-64P,Q347F-100P |
| CF3 | Q347F-16R,Q347F-25R,Q347F-40R,Q347F-64R,Q347F-100R |
四、蝸輪固定球閥 主要參數
| 型號 | 適用溫度（℃） | 適用介質 | 材料 |
|---|---|---|---|
| Q347F-16C | -29～150 | 水、蒸汽、油品等 | 碳鋼 |
| Q347F-16P | CF8 |
五、蝸輪固定球閥 結構圖
 |

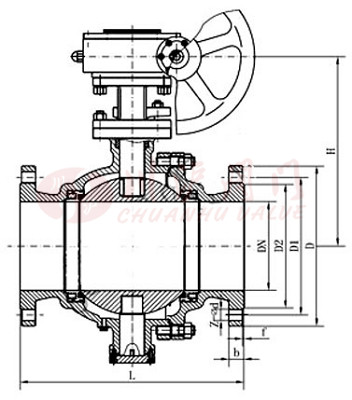

六、蝸輪固定球閥 連接尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | Z-d | H | H1 | D0 | |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 160 | 85 | - |
| 65 | 191 | 180 | 145 | 120 | 18 | 4-18 | 170 | 95 | - |
| 80 | 206 | 195 | 160 | 135 | 20 | 8-18 | 200 | 110 | - |
| 100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 210 | 120 | - |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 350 | 215 | - |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 530 | 190 | - |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 575 | 230 | 600 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 585 | 260 | 600 |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 730 | 300 | 600 |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 860 | 350 | 800 |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 935 | 395 | 800 |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 975 | 440 | 800 |
| 500 | 912 | 705 | 650 | 608 | 44 | 20-34 | 1060 | 485 | 800 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-蝸輪固定球閥.PDF
蝸輪固定球閥鏈接：http://m.weixinart.com/products/qiufa/q347f.html
