三通球閥

產品展示>> 球閥>>三通球閥

一、三通球閥產品概述

上海川滬閥門有限公司生產的Q44F、Q45F三通球閥，可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。
特點：
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
適用場景:
三通球閥Q44F、Q45F廣泛適用于水、油、氣、硝酸類、醋酸類多種介質。

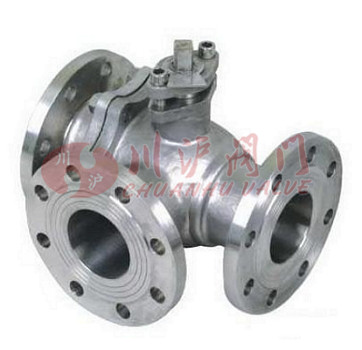

二、三通球閥產品圖片


三通球閥(鑄鋼三通法蘭連接)	三通球閥(不銹鋼三通法蘭連接)

三、三通球閥零部件參數

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
雙頭螺柱	35CrMoA	A193-B7

注：球體可根據用要求選用不同材質：A105、304、316、316L、LF2、F51、42CrMo、Monel、17-4PH、CF8、CF8M等。

四、三通球閥性能規范

公稱壓力 PN(MPa)		試驗壓力
公稱壓力 PN(MPa)		殼體 Shell	高壓液密封	低壓氣密封
1.6		2.4	1.76	0.6
2.5		3.75	2.75
4.0		6.0	4.4
CLASS150		3.O	2.2
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用工況	適用溫度		-28-350℃
應用規范	連接法蘭		JB79-59、GB9113、HG20592-97、ANSI B16.5
應用規范	檢驗試驗		GB9/T 9092-99、API 598
其余制造規范均按本廠標準

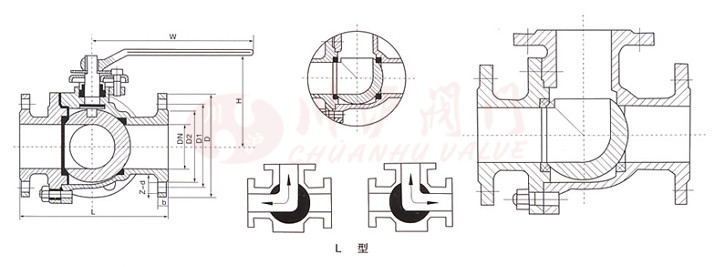

五、三通球閥L型(Q44F)結構圖

六、三通球閥連接尺寸

型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

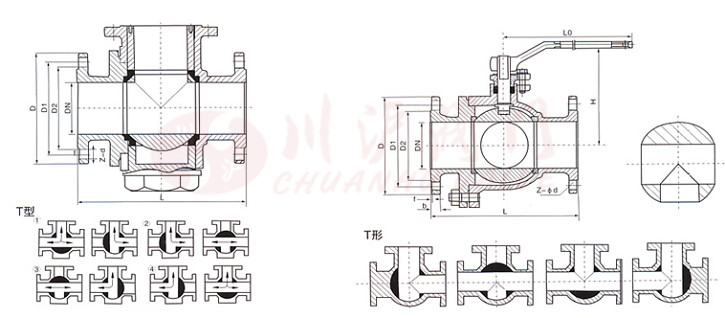

七、三通球閥T型(Q45F)結構圖

八、三通球閥連接尺寸

型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q45F-16C	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100
