蝶式緩沖止回閥
一、蝶式緩沖止回閥 產品概述
上海川滬閥門有限公司生產的H47X\H47H\HH47X\HH47H\H47XF\HDH47X型碟式緩沖止回閥，主要用于工業供水、污水處理廠的水泵出口處，防止官網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥門主要由閥體、閥瓣、緩沖裝置和微量調節閥裝成。該產品具有機構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的佳產品。
碟式緩沖止回閥主要特點
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破環性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。比老式止回閥流阻小，有明顯的節能效果。
二、蝶式緩沖止回閥 產品圖片
 |
| 蝶式緩沖止回閥_H47X |
三、蝶式緩沖止回閥 性能參數
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼 |
| 閥瓣 | 碳鋼 |
| 閥桿、油缸、活塞 | 不銹鋼 |
| 彈簧 | 不銹鋼 |
| 閥座 | 丁腈橡膠 |

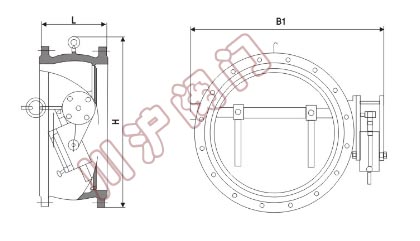

四、蝶式緩沖止回閥 結構圖
 |
五、蝶式緩沖止回閥 連接尺寸
| DN(mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 |
| H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 |
| B1 | 540 | 600 | 650 | 710 | 770 | 830 | 900 | 1090 | 1200 | 1320 | 1420 | 1550 | 1780 | 2000 |
六、蝶式緩沖止回閥 典型安裝示意圖
 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
