滑道滾球式止回閥
一、滑道滾球式止回閥 產品概述
HQ41X滑道滾球式止回閥，采用橡膠包皮滾動球為閥瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲市關閉，不產生水錘。
閥體采用全水流通道，流量大，阻力小，水龍頭損失比旋啟式小50%，在水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0-80℃。可安裝于水泵出水口處，以防止倒流及水錘對泵損害。

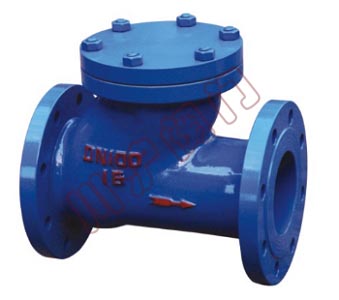

二、滑道滾球式止回閥 產品圖片
 |
| 滑道滾球式止回閥_HQ41X |
三、滑道滾球式止回閥 性能參數
| 項目 | 參數 |
|---|---|
| 公稱壓力 | 1.0～1.6MPa |
| 公稱通徑 | 50～350mm |
| 適用介質 | 水及弱腐蝕性流體 |
| 適用溫度 | 0～80℃ |
| 法蘭標準 | GB/T 17241.6 GB/T 9113 |
| 試驗標準 | GB/T 13927 AP1598 |

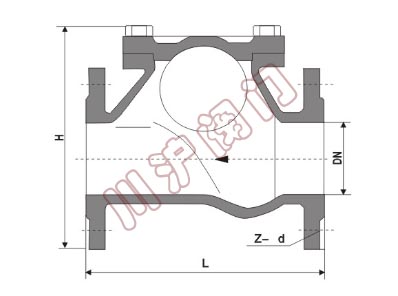

四、滑道滾球式止回閥 結構圖
 |
五、滑道滾球式止回閥 連接尺寸
| DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 180 | 200 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
| H | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 820 |

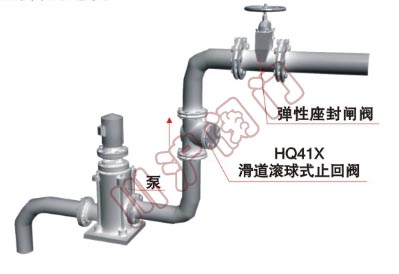

六、滑道滾球式止回閥 典型安裝示意圖
 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
