電動V型球閥

一、電動V型球閥產品概述

上海川滬閥門有限公司生產的電動V型球閥，是有電動執行器和V型球閥閥體組成，V型閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，球芯的V型缺口與閥座做比例流量調節，并且密封面緊密配合，V型口具有強大切斷介質、雜質的功能，避免閥門卡死現象發生，并具有自潔功能。
特點：
1.流體切斷和流通。
2.密封性可靠，流通性能好，流阻小，裝卸方便。
3.采用直連方式，具有連線簡單，結構緊湊，動作穩定。
適用場景:
特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前該電動V型球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

二、電動V型球閥產品圖片

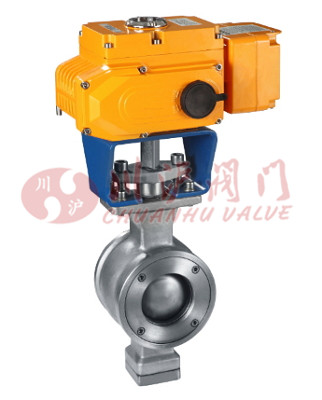

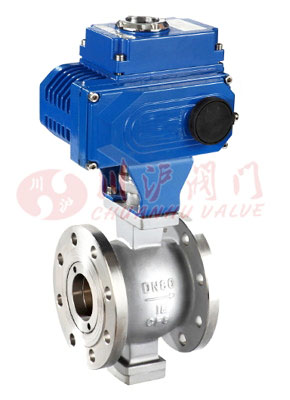

電動對夾式V型球閥	電動法蘭式V型球閥

三、電動V型球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、電動V型球閥技術參數

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力	PN1.6、2.5、4.0、6.4MPa
強度試驗	2.4～9.6MPa
密封試驗	1.76～7.0MPa
流量特性	近似等百分比、直線特性
閥板轉角（度）	0°～至90°（可調）
允許泄漏量等級	軟密封：零泄露硬密封：≤額定Cv×0.001%				軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度）	8.5～30				36～60
可調節比	250:1						300:1
基本誤差	全行程的≤±2%
回差	全行程的≤±2%
死區	全行程的≤0.8%
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

五、電動V型球閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、電動V型球閥性能規范

試驗標準	公稱壓力（Mpa）					壓力級（class）			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

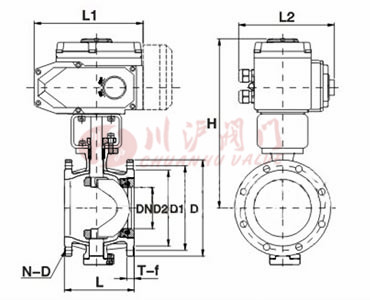

七、電動V型球閥結構圖

八、電動V型球閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 DN	連接尺寸mm									執行器選配
公稱通徑 DN	L	L1	L2	H	D	D1	D2	T	N-D	執行器選配
25	102	165	150	245	115	85	65	14	4-18	CHV-005	CHQ-010
32	102	165	150	255	135	100	78	16	4-18	CHV-010	CHQ-010
40	114	165	150	260	145	110	85	16	4-18	CHV-020	CHQ-015
50	124	165	150	270	160	125	100	16	4-18	CHV-020	CHQ-020
65	145	190	170	300	180	145	120	18	4-18	CHV-040	CHQ-030
80	165	190	170	305	195	160	125	20	8-18	CHV-060	CHQ-030
100	194	190	170	315	215	180	155	20	8-18	CHV-080	CHQ-040
125	213	270	220	370	245	210	185	22	8-18	CHV-100	CHQ-050
150	229	270	220	390	280	240	210	24	8-23	CHV-120	CHQ-060
200	243	270	220	415	335	295	265	26	12-23	CHV-140	CHQ-080
250	279	270	220	465	405	355	320	30	12-25	CHV-160	CHQ-090
300	338	270	220	490	460	410	375	30	12-25	CHV-100	CHQ-100

九、電動V型球閥制造標準

設計與制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927
