一、高平臺電動球閥產品概述

上海川滬閥門有限公司生產的高平臺電動球閥是免支架安裝的電動球閥，球閥閥體和支架鑄造一體式，可以方便的和電動執行器進行連接，組成高平臺電動球閥。由于是免支架安裝，使得高平臺電動球閥比常規電動球閥整體高度小于50mm以上的高度，在安裝空間有限的場合有著很大的用處。
型號：
CHQ941F、CHQ941PPl、CHQ941H
特點：
1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。適用場景:
高平臺電動球閥適用于截斷或接通管路中的介質，亦可用用于流體的調節與控制。

二、高平臺電動球閥產品圖片

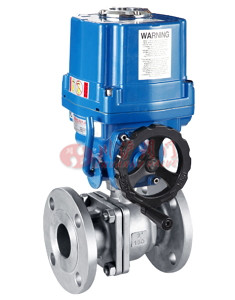

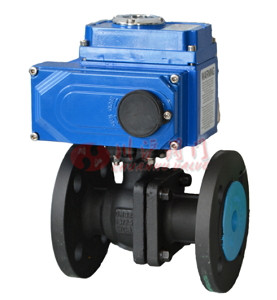

高平臺電動球閥(材質鑄鋼，配開關型電裝)	高平臺電動球閥(材質不銹鋼，配防爆開關型電裝)

三、高平臺電動球閥主要零部件材料

零件名稱	材料
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封填料	V型聚四氟乙烯填料、柔性石墨、金屬石墨纏繞墊
閥座密封圈	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

四、高平臺電動球閥技術參數

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
閥體形式	兩斷式直通鑄造閥體
連接形式	法蘭式、對夾式
閥芯形式	"O"型球形閥芯
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1								350：1
配置執行機構	可配CH、CHV、CHQ等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、高平臺電動球閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、高平臺電動球閥性能規范

設計標準	ASME B 16.34 GB/T12224
結構長度	ASME B 16.10 GB/T12221
連接法蘭	ASME B 16.5、JB/T 79
試驗和檢驗	JB/T9092 API 598

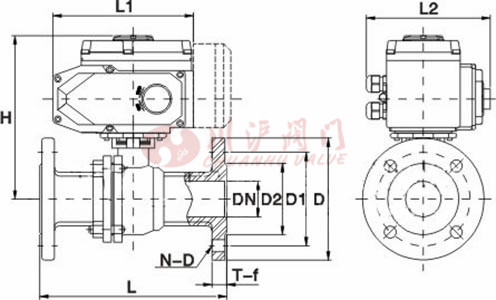

七、高平臺電動球閥結構圖

八、高平臺電動球閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 DN	連接尺寸mm									執行器選配
公稱通徑 DN	L	L1	L2	H	D	D1	D2	T-f	N-D	執行器選配
15	130	165	150	185	95	65	45	14-2	4-14	CHV-005	CHQ-010
20	140	165	150	190	105	75	55	16-2	4-14	CHV-005	CHQ-010
25	150	165	150	200	115	85	65	16-2	4-14	CHV-005	CHQ-010
32	165	165	150	206	135	100	78	18-2	4-18	CHV-005	CHQ-010
40	180	190	170	216	145	110	85	18-3	4-18	CHV-010	CHQ-020
50	200	190	170	225	160	125	100	20-3	4-18	CHV-010	CHQ-020
65	220	190	170	244	180	145	120	20-3	4-18	CHV-010	CHQ-020
80	250	270	220	284	195	160	135	20-3	8-18	CHV-020	CHQ-030
100	280	270	220	310	215	180	155	22-3	8-18	CHV-040	CHQ-040
125	320	270	220	353	245	210	185	22-3	8-18	CHV-060	CHQ-050
150	360	270	220	372	280	240	210	24-3	8-23	CHV-100	CHQ-060
200	400	270	220	423	335	295	265	24-3	12-23	CHV-200	CHQ-080
