電動真空球閥

產品展示>> 電動球閥>>電動真空球閥

一、電動真空球閥產品概述

上海川滬閥門有限公司生產的電動真空球閥，是適用于真空系統中接通或切斷管路的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。
特點：
1.閥門為直通式，靠球面密封，既能用在真空狀態下，也能在低壓狀態下使用。
2.耐高溫、耐磨、耐油、耐腐蝕、使用壽命長。
3.具有連線簡單，結構緊湊，動作穩定。
適用場景:
適用的工作介質為帶酸、堿性的氣體或液體。適用的介質溫度：標準密封件-25～+120度耐高溫密封件-25～+230度。

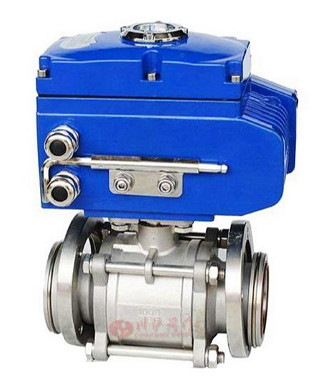

二、電動真空球閥產品圖片


電動真空球閥	電動真空球閥

三、電動真空球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

四、電動真空球閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

五、電動真空球閥結構圖

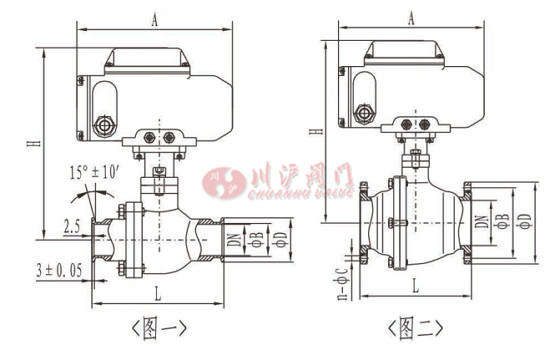

八、電動真空球閥連接尺寸

（圖一）快卸法蘭（KF）連接及外形尺寸（GB4982）

型號	通徑 (DN)	ΦD	ΦB	H	L	A
GUD-10/KF	10	30	12.2	185	92	166
GUD-16/KF	16	30	17.2	186	100
GUD-25/KF	25	40	26.2	201	114
GUD-40/KF	40	55	41,2	277	165	196
GUD-50/KF	50	75	52.2	286	175	196

（圖二）活套法蘭連接及外形尺寸（GB/T6070）

型號	通徑 (DN)	ΦD	ΦB	H	L	A	n-ΦC
GUD-10	10	55	40	185	92	166	4-6.5
GUD-16	16	60	45	186	100
GUD-20	20	65	50	200	114
GUD-25	25	70	55	201	114
GUD-32	32	90	70	219	140		4-9
GUD-40	40	100	80	277	165	196
GUD-50	50	110	90	286	175
GUD-63	63	130	110	310	186
GUD-80	80	145	125	320	198		8-9
GUD-100	100	165	145	387	220	255	8-9
GUD-125	125	200	175	415	266		8-11
GUD-1B0	150	225	200	435	296		8-11
GUD-200	200	285	260	512	390	310	12-12
