氣動放料球閥

一、氣動放料球閥產品概述

上海川滬閥門有限公司生產的氣動放料球閥，是一種特殊結構的放料球閥，閥座與端面法蘭距離近，物料滯留少。氣動放料球閥結構緊湊，密封性能優越，用于精細化工、制藥、化工行業的反應鍋上。
特點：
1.閥座與端面法蘭距離近，物料滯留少。
2.結構緊湊，密封性能優越。
適用場景:
氣動放料球閥用于精細化工、制藥、化工行業的反應鍋上。氣動放料球閥也可用在細軟顆粒介質輸送。采用PPL或M密封材料，更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的理想產品。

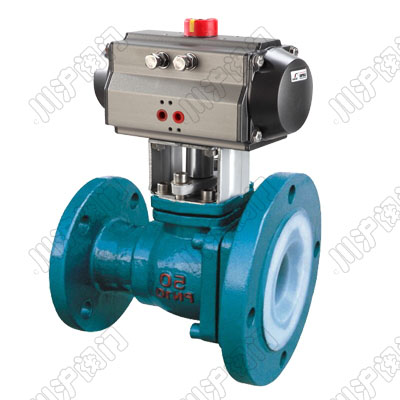

二、氣動放料球閥產品圖片

氣動放料球閥

三、氣動放料球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、氣動放料球閥技術參數

閥體形式	整體式精鑄閥體
公稱通徑	DN25～100mm
公稱壓力	PN1.0 MPa
連接形式	法蘭式、卡箍式
適用溫度	-20℃～150℃
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
閥芯形式	O型球體閥芯
流量特性	近似快開型

五、氣動放料球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
