上海川滬閥門有限公司

一、大通徑氣動浮動球閥 產品概述

上海川滬閥門有限公司生產的大通徑氣動浮動球閥是浮動球閥和大扭力AW型氣動執行器的組合。AW型氣動執行器輸出推力比AT型氣缸輸出推力大，缺點是占用空間大，可以在一些大通徑管道上來使用，如石油、石化管道輸送場合。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。
型號：CHQ641F、CHQ641PPL、CHQ641H
特點：
1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且Q641 氣動球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
適用場景:
大通徑氣動浮動球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

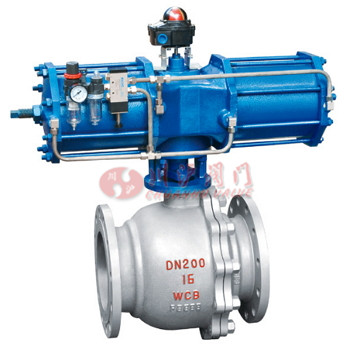

二、大通徑氣動浮動球閥 產品圖片

大通徑氣動浮動球閥

三、大通徑氣動浮動球閥 技術參數

公稱通徑mm		DN20-DN200
材料代號		C	P		R
主要 零件	閥體	WCB	ZG1Cr18 Ni9Ti		ZG1Cr18Ni 12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti		1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti		1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯 對位聚苯 金屬密封
	填料	聚四氟乙烯 柔性石墨
適用 工況	適用 介質	蒸汽、 水、油品	硝酸類		醋酸類
	適用 溫度	-28℃ - 300℃
執行器	型號	AT型單、雙作用氣缸、AW型單、雙作用氣缸系列等
	氣源 壓力	0.4-0.7MPa

四、大通徑氣動浮動球閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

五、大通徑氣動浮動球閥 性能規范

設計標準	GB/T12237
結構長度	GB/T12221
連接法蘭	GB/T911、\JB/T79
試驗和檢驗	GB/T13927 、 JB/T9092

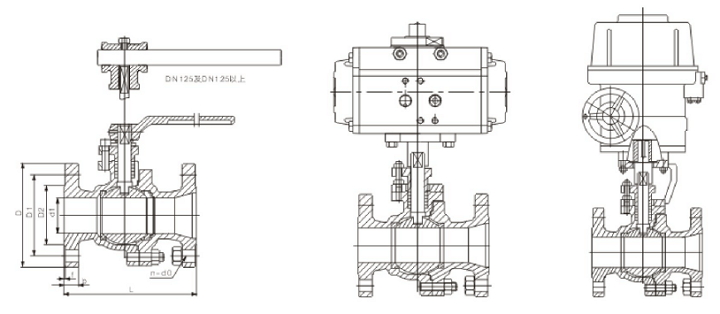

六、大通徑氣動浮動球閥 結構圖

七、大通徑氣動浮動球閥 連接尺寸

DN(mm)	d1	L	D	D1	D2	b	f	n-d0	H
20	20	130	105	75	55	14	2	4-14	75
25	25	140	115	85	65	14	2	4-14	85
32	32	165	140/135	100	78	16	2	4-18	110
40	40	165	150/145	110	85	16	3	4-18	135
50	50	203	165/160	120	100	16	3	4-18	142
65	65	222	185/180	145	120	18	3	4-18	173
80	80	241	200/195	160	135	20	3	8-18	183
100	100	305	220/215	180	155	20	3	8-18	255
125	125	356	250/245	210	185	22	3	8-18	264
150	150	520	285/280	240	210	24	3	8-23	290
200	200	580	340/335	295	265	26	3	12-23	395

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
