氣動偏心半球閥

產品展示>> 氣動球閥>>氣動偏心半球閥

一、氣動偏心半球閥產品概述

上海川滬閥門有限公司生產的氣動偏心半球閥，是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
特點：
1.流體阻力小，其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
適用場景:
氣動偏心半球閥適用于污水處理、紙漿、氧化鋁、城市采暖供熱要標嚴緊的場合；適用于電廠、水力除渣或氣態輸送管道的控制。

二、氣動偏心半球閥產品圖片

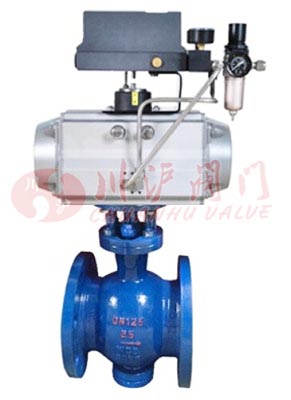

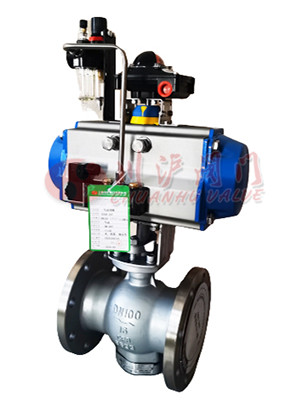

氣動偏心半球閥(配西門子定位器調節型)	氣動偏心半球閥(配電磁閥開關型)

三、氣動偏心半球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、氣動偏心半球閥技術參數

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 KV	全腔型	14	25	30	55	100	135	230	320	500	850	1300	1750
	60%腔型	-	-	-	-	-	-	-	-	300	510	780	1050
	40%腔型	6	10	12	20	40	54	92	128	200	340	520	700
允許壓差(MPa)		≤公稱壓力
閥體形式		整體鑄造球形體
閥芯形式		偏心旋轉閥芯(帶導流翼)
流量特性		近似等百分比
動作范圍		全開60°
泄露量Q		軟密封VI級、硬密封IV級，符合ANSI B16.104標準
可調范圍		全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1)
配置執行機構		GT、AT、AR、AW系列單雙作用氣動執行器
控制方式		開關兩位控制、4～20mA模擬量信號控制

五、氣動偏心半球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

六、氣動偏心半球閥性能規范

公稱壓力MPa	1.0	1.6	2.5	4.0
強度試驗MPa	1.5	2.4	3.8	6.0
密封試驗MPa	1.1	1.8	2.8	4.5
適用溫度℃	≤425℃ 、≤325℃常溫
主要材質	鑄鋼、不銹鋼
適用介質	煤粉、煤灰、含塵、氣體
法蘭標準	JB/T82.1-94
閥門結構長度標準	GB12221-89

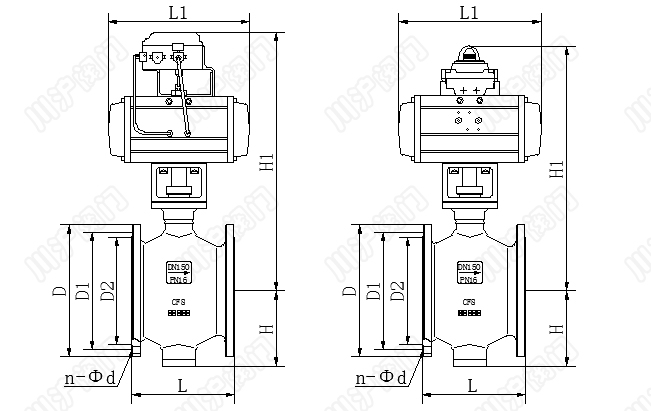

七、氣動偏心半球閥結構圖

八、氣動偏心半球閥連接尺寸

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	法蘭式	102	102	114	124	143	165	194	213	229	243	297	338
H		60	60	65	95	105	120	140	155	165	205	240	270
H1		293	312	317	360	393	423	482	568	610	755	/	/
L1		140	164	164	190	210	247	276	348	378	524	/	/
PN1.6MPa法蘭連接尺寸
D		115	140	150	165	185	200	220	250	285	340	405	460
D1		85	100	110	125	145	160	180	210	240	295	355	410
D2		65	76	84	99	118	132	156	184	211	266	319	370
n-Φd		4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法蘭連接尺寸
D		115	140	150	165	185	200	235	270	300	360	425	485
D1		85	100	110	125	145	160	190	220	250	310	370	430
D2		65	76	84	99	118	132	156	184	211	274	330	389
n-Φd		4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
