氣動對夾保溫球閥

一、氣動對夾保溫球閥產品概述

上海川滬閥門有限公司生產的氣動對夾保溫球閥主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。保溫夾套球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。
型號：CHBQ671F、CHBQ671PPL
特點：
1.采用整體式結構，比一般球閥體積更小，重量更輕，密封性能更優，且無外漏。
2.夾套采用碳素鋼管焊接，比鑄造的更加牢固。
3.采用直連方式，具有連線簡單，結構緊湊，動作穩定。
適用場景:
氣動對夾保溫球閥適用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

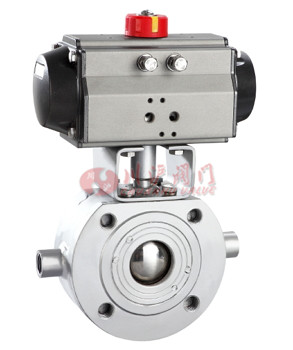

二、氣動對夾保溫球閥產品圖片

氣動對夾保溫球閥

三、氣動對夾保溫球閥零部件材料

主要零件材料	閥體	WCB	ZGlCr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF8M(316L)
	球體、閥桿	2Crl3	lCr18Ni9Ti	0Cr18Ni9(304)	0Cr18Ni9(304L)	1Cr18Ni2Mo2(316)	0Cr17Ni2Mo2(316)	0Cr17Ni2Mo2(316L)
	密封圈	聚四氟乙烯　　　對位聚苯
	填料、墊圈	V型聚四氟乙烯　　柔性石墨環　　聚四氟乙烯片　　柔性石墨復合墊
適用工況	適用介質	重油、膠類等	硝酸腐蝕性介質	強氧化性介質	醋酸等腐蝕性介質	尿素等腐蝕性介質
適用工況	適用溫度	-28-300℃
配管法蘭		JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212

四、氣動對夾保溫球閥技術參數

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
閥體形式	法蘭式：分體式鑄造球閥；對夾式：整體式鑄造閥體
連接形式	法蘭式、對夾式
閥芯形式	"O"型球形閥芯
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
可調范圍	250：1								350：1
配置執行機構	可配AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

五、氣動對夾保溫球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動對夾保溫球閥性能規范

設計標準	ASME B 16.34 GB/T12224
結構長度	ASME B 16.10 GB/T12221
連接法蘭	ASME B 16.5、JB/T 79
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

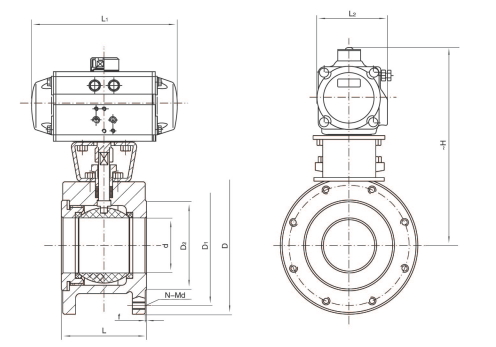

七、氣動對夾保溫球閥結構圖

八、氣動對夾保溫球閥連接尺寸

公稱通徑 Nominal diameter DN	外形尺寸 Outline Size					連接法蘭尺寸 Connecting Flange Size						執行器型號 Actuator Model
公稱通徑 Nominal diameter DN	d	L	L1	L2	~H	D	D1	D2	B	f	N-Md	執行器型號 Actuator Model
15	15	32	141/159	71/83	177/208	95	65	46	14	2	4-M12	AT050D/AT063S
20	20	38.5	141/159	71/83	182/213	105	75	56	14	2	4-M12	AT050D/AT063S
25	25	45	141/211	71/95	187/230	115	85	65	16	2	4-M12	AT050D/AT075S
32	29	55	159/211	83/95	223/243	140	100	76	16	3	4-M16	AT063D/AT075S
40	38	62	211/248	95/107	231/261	150	110	84	18	3	4-M16	AT075D/AT088S
50	46	72	248/269	107/123	258/293	165	125	99	20	3	4-M16	AT088D/AT100S
65	62	95	248/315	107/141	273/298	185	145	118	22	3	4-M16	AT088D/AT115S
80	76	120	269/345	123/152	303/325	200	160	132	24	3	8-M16	AT100D/AT125S
100	92	145	345/409	152/172	333/390	220	180	156	24	3	8-M16	AT125D/AT145S
125	110	200	409/438	172/187	380/468	250	210	184	26	3	8-M16	AT145D/AT160S
150	145	225	438/550	187/215	432/520	285	240	211	26	3	8-M20	AT160D/AT190S
