氣動真空球閥
一、氣動真空球閥 產品概述
上海川滬閥門有限公司生產的氣動真空球閥，是適用于真空系統中接通或切斷管路的介質流。該閥采用回轉型氣動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。
特點：
1.閥門為直通式，靠球面密封，既能用在真空狀態下，也能在低壓狀態下使用。
2.耐高溫、耐磨、耐油、耐腐蝕、使用壽命長。
3.具有連線簡單，結構緊湊，動作穩定。
適用場景:
適用的工作介質為帶酸、堿性的氣體或液體。適用的介質溫度：標準密封件-25～+120度 耐高溫密封件-25～+230度。
二、氣動真空球閥 產品圖片
 |
 |

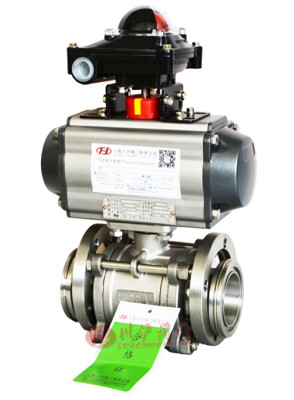

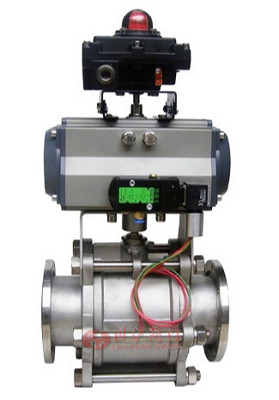

| 氣動真空球閥 | 氣動真空球閥 |
三、氣動真空球閥 零部件材料
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
四、氣動真空球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
五、氣動真空球閥 結構圖
 |
六、氣動真空球閥 連接尺寸

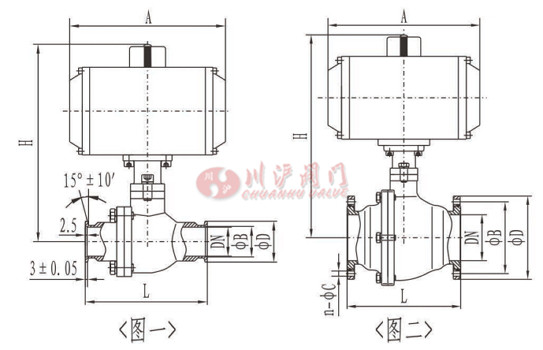

（圖一）快卸法蘭（KF）連接及外形尺寸（GB4982）
| 型號 | 通徑 (DN) |
ΦD | ΦB | H | L | A |
|---|---|---|---|---|---|---|
| GUQ-10/KF | 10 | 30 | 12.2 | 185 | 92 | 146 |
| GUQ-16/KF | 16 | 30 | 17.2 | 186 | 100 | 146 |
| GUQ-25/KF | 25 | 40 | 26.2 | 201 | 114 | 168 |
| GUQ-40/KF | 40 | 55 | 41,2 | 277 | 165 | 260 |
| GUQ-50/KF | 50 | 75 | 52.2 | 286 | 175 | 268 |
（圖二）活套法蘭連接及外形尺寸（GB/T6070）
| 型號 | 通徑 (DN) |
ΦD | ΦB | H | L | A | n-ΦC |
|---|---|---|---|---|---|---|---|
| GUQ-10 | 10 | 55 | 40 | 185 | 92 | 146 | 4-6.5 |
| GUQ-16 | 16 | 60 | 45 | 186 | 100 | 146 | |
| GUQ-20 | 20 | 65 | 50 | 200 | 114 | 168 | |
| GUQ-25 | 25 | 70 | 55 | 201 | 114 | 168 | |
| GUQ-32 | 32 | 90 | 70 | 219 | 140 | 204 | 4-9 |
| GUQ-40 | 40 | 100 | 80 | 277 | 165 | 260 | |
| GUQ-50 | 50 | 110 | 90 | 286 | 175 | 268 | |
| GUQ-63 | 63 | 130 | 110 | 310 | 186 | 268 | |
| GUQ-80 | 80 | 145 | 125 | 320 | 198 | 298 | 8-9 |
| GUQ-100 | 100 | 165 | 145 | 387 | 220 | 298 | |
| GUQ-125 | 125 | 200 | 175 | 415 | 266 | 458 | 8-11 |
| GUQ-1B0 | 150 | 225 | 200 | 435 | 296 | 525 | |
| GUQ-200 | 200 | 285 | 260 | 512 | 390 | 602 | 12-12 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-氣動真空球閥.PDF
