衛生級快裝蝶閥
一、衛生級快裝蝶閥 產品概述
衛生級快裝蝶閥閥體采用高精度數控加工，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。衛生級快裝蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品，酒類、飲料、生化工業過程控制場合。 衛生快裝蝶閥具有設計新穎、合理、結構獨特，重量輕，啟閉迅速、操力矩小，操作方便，省力靈巧?？梢匀魏挝恢冒惭b，維修方便和密封材料耐老化、耐腐蝕，使用壽命長等特點。

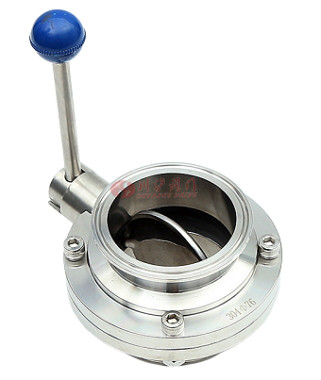

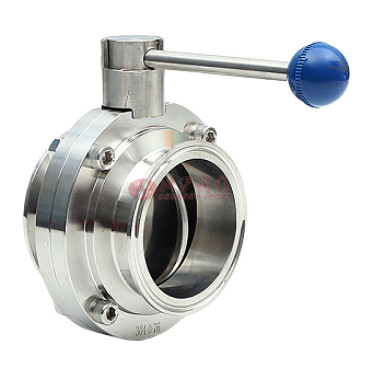

二、衛生級快裝蝶閥 產品圖片
 |
 |
| 衛生級快裝蝶閥 | 衛生級快裝蝶閥 |
三、衛生級快裝蝶閥 技術參數
| 產品型號 | D81X-10P、D81X-16P、D81X-16R、D81X-16RL |
|---|---|
| 工作溫度 | ≤80℃ |
| 閥體材質 | 不銹鋼SUS304、SUS316、SUS316L |
| 密封材料 | 硅橡膠、氟橡膠、聚四氟乙烯 |
| 表面拋光精度 | 內外鏡面拋光Ra＜0.4um |
| 驅動方式 | 手動、氣動、或電動 |
| 工作壓力 | 0-16bar |
| 連接形式 | 快裝式、外螺紋式、焊接式、對夾式 |

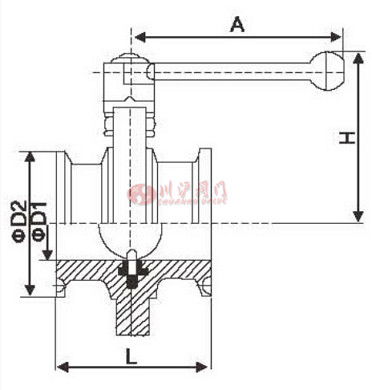

四、衛生級快裝蝶閥 結構圖
 |
五、衛生級快裝蝶閥 連接標準和尺寸
| 規格 | 英寸 | cD2 | cD1 | A | L | H | 重里KG |
|---|---|---|---|---|---|---|---|
| c19 | 3/4" | 50.5 | 16 | 125 | 66 | 68 | 1.4 |
| c25 | 1" | 50.5 | 22 | 125 | 66 | 68 | 1.3 |
| c32 | 1.25" | 50.5 | 29 | 125 | 66 | 68 | 1.2 |
| c38 | 1.5" | 50.5 | 35 | 125 | 70 | 72 | 1.3 |
| c45 | 1.78" | 64 | 42 | 135 | 70 | 1.4 | |
| c51 | 2" | 64 | 48 | 135 | 70 | 79 | 1.6 |
| c57 | 2.25" | 77.5 | 53 | 135 | 76 | 1.9 | |
| c63 | 2.5" | 77.5 | 59 | 135 | 76 | 86 | 2 |
| c76 | 3" | 91 | 72 | 135 | 80 | 96 | 2.3 |
| c89 | 3.5" | 106 | 85 | 160 | 84 | 101 | 3 |
| c102 | 4" | 119 | 98 | 160 | 85 | 110 | 3.4 |
| c159 | 6" | 183 | 153 | 230 | 123 | 147 | 7.5 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
