衛生級氣動三通球閥

產品展示>> 衛生級閥門>>衛生級氣動三通球閥

一、衛生級氣動三通球閥產品概述

衛生級氣動三通球閥也叫衛生級卡箍三通球閥，閥芯有三通L型和三通T型之分，其中三通L型球閥多用于介質流向的切換流向使用，三通T型球閥可用于調節分配個管道流量大小，也可以用于2條管路合流為1路使用。閥門多和氣動執行器組成氣動三通球閥，或和電動執行器組成電動三通球閥，可以靈活與中控系統集成，做自動化控制流量大小來使用。

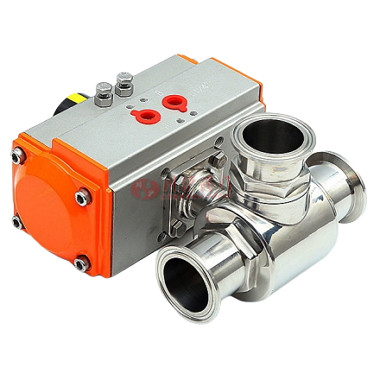

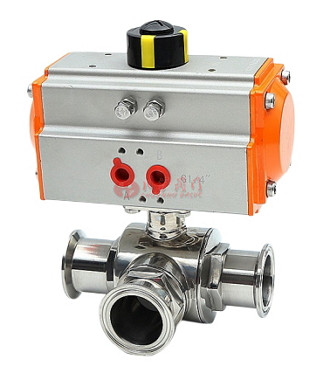

二、衛生級氣動三通球閥產品圖片


衛生級氣動三通球閥	衛生級氣動三通球閥

三、衛生級氣動三通球閥技術參數

產品型號	Q684F/Q685F-10P、Q684F/Q685F-16P、Q684F/Q685F-16R、Q684F/Q685F-16RL
工作溫度	-10~135℃、滅菌溫度150℃（Max20min）
閥體材質	不銹鋼SUS304、SUS316、SUS316L
閥門流向	三通L型、三通T型
密封材料	聚四氟乙烯PTFE
表面拋光精度	內外鏡面拋光Ra＜0.4um
驅動方式	手動、氣動、或電動
工作壓力	0-16bar
結構形式	浮動直通式

四、衛生級氣動三通球閥三通流向圖

五、衛生級氣動三通球閥結構圖

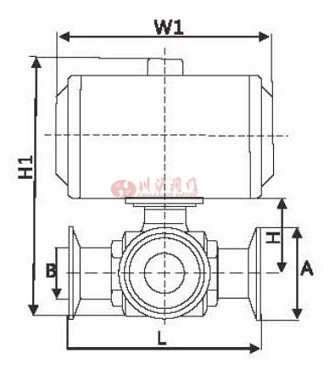

六、衛生級氣動三通球閥連接標準和尺寸

規格	A	B	H1	W1	L	重量KG	氣動執行器規格
c19	50.5	15	172	147	108	2.23	AT52
c25	50.5	20	172	147	120	2.4	AT52
c32	50.5	25	178	147	128	2.53	AT52
c38	50.5	32	218	168	144	3.72	AT63
c51	64	40	228	168	168	4.8	AT63
c63	77	50	260	210	180	6.5	AT83
c76	91	65	300	262	220	11.6	AT92
c89	106	80	335	265	244	15.6	AT105
c102	119	90	395	300	270	21	AT125
