一、氣動衛生級蝶閥 產品概述

上海川滬閥門有限公司生產的氣動衛生級蝶閥D681X是由氣動執行器與高品質衛生型蝶閥閥體組成，衛生級氣動蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。
特點：
1.簡單、體積小、重量輕、流阻小、流量系數大，密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元。
2.氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
適用場景:
衛生級氣動蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。

二、氣動衛生級蝶閥 產品圖片

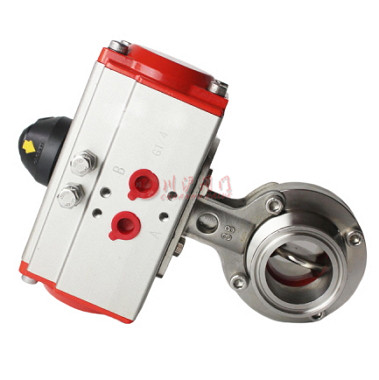

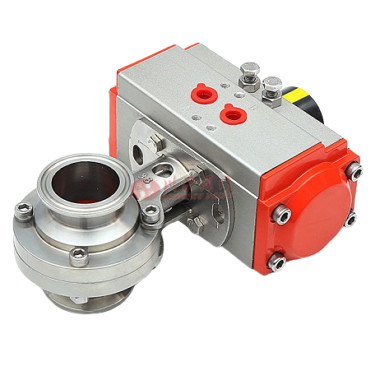

氣動衛生級蝶閥	氣動衛生級蝶閥

三、氣動衛生級蝶閥 零部件材料

零件名稱	材料
閥體	304、316、316L
蝶板	304、316、316L
密封圈	硅橡膠、氟橡膠、聚四氟
閥桿	304、316、316L
填料	硅橡膠、氟橡膠、聚四氟

四、氣動衛生級蝶閥 技術參數

公稱通徑DN	50	65	80	100	125	150	200	250	300	350	400
動作范圍	0～90°
允許壓差△P	小于公稱壓力（1.6MPa）
泄漏量Q	按GB/T4213－92，為Kv值的10-4
環境溫度oC	－20～60oC
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的±2%
配用執行機構	GT、AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

五、氣動衛生級蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動衛生級蝶閥 性能規范

公稱通徑	DN（mm）	15～150
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、油品等
連接形式	快裝式、卡箍式、外螺紋、焊接式

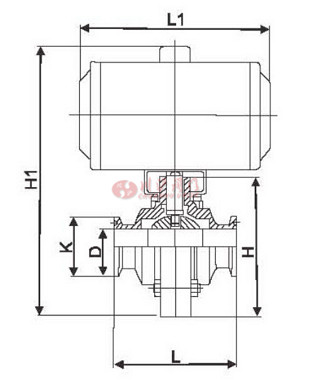

七、氣動衛生級蝶閥 結構圖

八、氣動衛生級蝶閥 連接標準和尺寸

規格c	L1	H1	K	D	H	L	重量Kg	執行器規格
c19	147	210	50.5	16	105	66	2.8	AT52
c25	147	210	50.5	22	105	66	2.7	AT52
c32	147	210	50.5	29	105	66	2.6	AT52
c38	147	210	50.5	35	105	70	2.7	AT52
c45	147	215	64	42	120	70	2.8	AT52
c51	147	225	64	48	130	76	3.0	AT52
c57	168	250	77	53	135	76	4.0	AT63
c63	168	260	77	59	145	76	4.1	AT63
c76	168	270	91	72	155	80	4.4	AT63
c89	168	285	106	85	170	84	5.1	AT63
c102	183	310	119	98	185	85	6.1	AT75
c133	205	350	145	127	215	122	9.0	AT83
c159	260	385	183	153	245	123	12.2	AT92
c219	265	460	233	213	310	134	17,7	AT105

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動衛生級蝶閥.PDF

氣動衛生級蝶閥鏈接：http://m.weixinart.com/products/weishengjitiaojiefa/qdwsjdf.html
