API美標閘閥

產品展示>> 閘閥>>API美標閘閥

一、API美標閘閥產品概述

API美標閘閥是上海川滬閥門有限公司生產的符合API標準的閘閥，閥體材質可選用WCB、WC6、CF8、CF3、CF3M等材質，公稱壓力覆蓋美標Class150、Class300、Class600、Class900等壓力，適用于水、蒸汽、油品等介質場合使用，一般用來切斷管道介質使用。

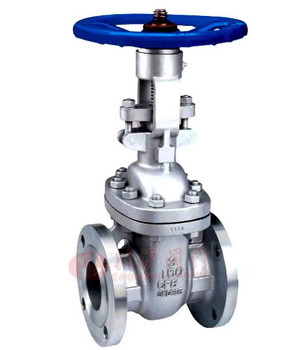

二、API美標閘閥產品圖片

API美標閘閥

三、API美標閘閥技術參數

型號Type	Z41W、Z41H
設計制造Design and Manufacture	API600、ANSI B16.34
結構長度Face to face dimension	ANSI B16.10
連接尺寸Connecting Size	法蘭端按FLG:ANSI B16.5 對焊端BW:ANSI B16.25
閥體材料 Body material	WCB WC6、WC9、CF3、CF8、CF3M、CF8M

四、API美標閘閥結構圖

五、API美標閘閥連接尺寸

公稱壓力 CLASS	公稱通徑 DN		主要外形尺寸及連接尺寸									Wt/Kg
	公稱通徑 DN		L		D	D1	D2	b	Z- O d	H	DO	Wt/Kg
	mm	in	RF	BW	D	D1	D2	b	Z- O d	H	DO	RF	BW
150Lb	50	2	178	216	152	120.5	92	18	4-19	410	240	24	22
	65	2 1/2	190	241	178	139.5	105	19	4-19	450	240	31	29
	80	3	203	283	190	152.5	127	22	4-19	515	280	40	37
	100	4	229	305	229	190.5	157	26	8-19	615	320	55	45
	150	6	267	403	279	241.5	216	27	8-22	810	360	90	80
	200	8	292	419	343	298.5	270	30	8-22	1010	400	145	130
	250	10	330	457	406	362	324	32	12-25	1190	450	230	210
	300	12	356	502	483	432	381	34	12-25	1370	560	330	290
	350	14	381	572	533	476	413	38	12-29	1540	640	430	390
	400	16	406	610	597	540	470	39	16-29	1750	640	570	520
	450	18	432	660	635	578	533	42	16-32	1980	720	740	700

公稱壓力 CLASS	DN		主要外形尺寸及連接尺寸 Main figuration and Connecting Size									Wt/Kg
	DN		L		D	D1	D2	b	Z- O d	H	DO	Wt/Kg
	mm	in	RFBW	RJ	D	D1	D2	b	Z- O d	H	DO	RF	BW	RJ
300Lb	50	2	216	232	165	127	92	24	8-19	460	240	32	26	37
	65	2 1/2	241	257	190	149	105	27	8-22	500	240	39	31	45
	80	3	283	298	210	168.5	127	31	8-22	540	280	55	44	65
	100	4	305	321	254	200	157	34	8-22	640	320	80	60	90
	150	6	403	419	318	270	216	38	12-22	870	360	160	130	175
	200	8	419	435	381	330	270	43	12-25	1045	400	250	210	265
	250	10	457	473	445	387.5	324	50	16-29	1240	450	370	310	390
	300	12	502	518	521	451	381	53	16-32	1425	560	560	470	620
	350	14	762	778	584	514.5	413	56	20-32	1585	640	820	690	880
	400	16	838	854	648	571.5	470	69	20-35	1960	640	1010	870	1100
	450	18	914	930	711	628.5	533	62	24-35	2155	720	1300	1110	1400

公稱壓力 CLASS	公稱通徑 DN		主要外形尺寸及連接尺寸 Main figuration and Connecting Size									Wt/Kg
	公稱通徑 DN		L		D	D1	D2	b	Z- cp d	H	DO	Wt/Kg
	mm	in	RFBW	RJ	D	D1	D2	b	Z- cp d	H	DO	RF RJ	BW
600Lb	50	2	292	295	165	127	92	33	8-19	470	280	42	35
	65	2 1/2	330	333	190	149	100	36	8-22	520	280	55	45
	80	3	356	359	210	168	127	39	8-22	570	320	70	55
	100	4	432	435	273	216	157	45	8-25	700	360	120	90
	150	6	559	562	356	292	216	55	12-29	950	400	250	190
	200	8	660	664	419	349	270	63	12-32	1260	450	480	400
	250	10	787	791	508	432	324	71	16-35	1500	560	790	660
	300	12	838	841	559	489	381	74	20-35	1720	640	1020	860
	350	14	889	892	603	527	413	77	20-38	1870	640	1340	1150
	400	16	991	994	686	603	470	84	20-41	2060	720	1820	1560

公稱壓力 CLASS	公稱通徑 DN		主要外形尺寸及連接尺寸 Main figuration and Connecting Size									Wt/Kg
	公稱通徑 DN		L		D	D1	D2	b	Z- Od	H	DO	Wt/Kg
	mm	in	RFBW	RJ	D	D1	D2	b	Z- Od	H	DO	RF RJ	BW
900Lb	50	2	368	372	216	165	124	47	8-26	590	360	130	110
	65	2 1/2	419	422	244	190.5	137	50	8-29	700	400	140	120
	80	3	381	384	241	190.5	156	47	8-26	740	400	170	145
	100	4	457	460	292	235	181	53	8-32	870	400	215	175
	150	6	610	613	381	317.5	241	64	12-32	1120	560	450	370
	200	8	737	740	470	319.5	308	72	12-39	1390	560	780	650
	250	10	929	841	545	469.5	362	78	16-39	1590	640	1160	980
	300	12	965	968	610	533.4	419	88	20-42	1795	720	1700	1450
	350	14	1029	1039	640	558.8	467	97	20-45	2025	800	2300	2000
	400	16	1130	1140	705	615.9	524	100	20-51	2170	800	3060	2750
