內螺紋閘閥
一、內螺紋閘閥 產品概述
上海川滬閥門有限公司生產的Z15W-16R、Z15W-16P 型內螺紋閘閥是手動、內螺紋連接形式、暗桿楔式剛性單閘板，閥座密封面材料為不銹鋼，工作壓力 1.6MPa，閥體材料為不銹鋼的閘閥。適用溫度 -20~180℃，公稱通徑 DN15~DN50，適用介質為水、蒸汽、油品。廣泛應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。
Z15W-16R、Z15W-16P 型內螺紋閘閥結構簡單，制造和維修比較方便；工作行程小，啟閉時間短；密封性好，密封面間磨擦力小，壽命較長；不適用于帶顆粒、粘度較大、易結焦的介質。
二、內螺紋閘閥 產品圖片
 |
 |

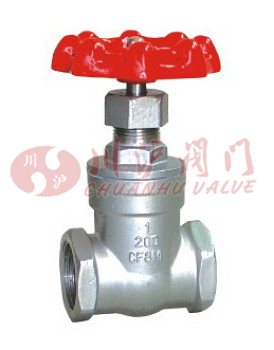

| 內螺紋閘閥(不銹鋼內螺紋連接，型號：Z15W) | 內螺紋閘閥(結構圖) |
三、內螺紋閘閥 技術參數
| 序號NO. | 零件名稱 | 材 質 |
|---|---|---|
| 1 | 閥 體 | 不銹鋼CF8M/CF8 |
| 2 | 閘 板 | 不銹鋼CF8M/CF8 |
| 3 | 閥 桿 | 不銹鋼SS316/304 |
| 4 | 閥 蓋 | 不銹鋼CF8M/CF8 |
| 5 | 填 料 | 聚四氟乙烯 |
| 6 | 止推墊片 | 不銹鋼SS304 |
| 7 | 閥桿架 | 不銹鋼SS316/SS304 |
| 8 | 填 料 | 聚四氟乙烯PTFE |
| 9 | 螺 母 | 不銹鋼SS304 |
| 10 | 填料壓蓋螺母 | 不銹鋼SS316/SS304 |
| 11 | 手 輪 | 鋁合金 |
| 12 | 銘 牌 | 鋁 |
| 13 | 手輪墊片 | 不銹鋼SS304 |
| 14 | 手輪螺母 | 不銹鋼SS304 |
四、內螺紋閘閥 連接尺寸
| 尺寸SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
|---|---|---|---|---|---|---|
| A | 15 | 20 | 25 | 32 | 38 | 50 |
| H | 90 | 97 | 108 | 120 | 146 | 163 |
| L | 55 | 60 | 65 | 75 | 85 | 95 |
| D | 70 | 70 | 80 | 80 | 90 | 100 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-內螺紋閘閥.PDF
