傘齒輪刀閘閥
一、傘齒輪刀閘閥 產品概述
傘齒輪刀閘閥是刀閘閥帶傘齒輪驅動，一般用在大口徑閥門上使用，使得現場操作人員開閉大通徑閥門省力，優化操作。傘齒輪刀閘閥具有結構緊湊、安裝方便等特點，廣泛適用于污水、漿液、粉料等場合切斷使用，并且刀型閘閥具有刀型切口，有對介質剪切效果，可以更加容易實現對介質的切斷、關閉效果。選用橡膠密封結構可以實現零泄漏，選用金屬密封結構可以耐高溫場合使用。

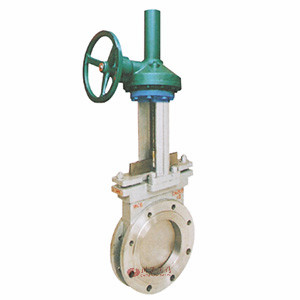

二、傘齒輪刀閘閥 產品圖片
 |
| 傘齒輪刀閘閥 |
三、傘齒輪刀閘閥 技術參數
| 閥體、上蓋 | 碳鋼、不銹鋼 |
|---|---|
| 碳鋼、不銹鋼 |
碳鋼、不銹鋼 |
| 閥桿 | 不銹鋼 |
| 密封圈 | 橡膠、四氟、不銹鋼、硬質合金 |
| 公稱壓力（MPa) | PN |
| 殼體試驗 | 1.5*PN |
| 密封試驗 | 1.1*PN |
| 工作溫度 | 橡膠≤80℃；四氟密封≤180℃；硬密封≤425℃ |
| 適用介質 | 糖漿、紙漿、污水、煤漿、灰、渣水混合物 |

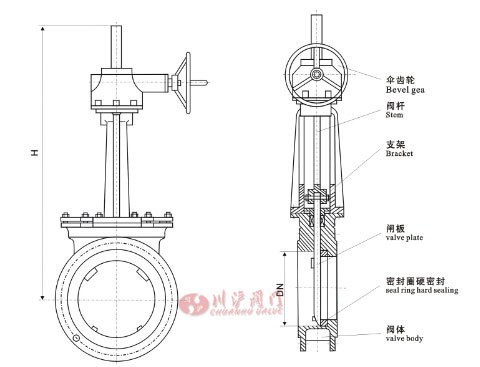

四、傘齒輪刀閘閥 結構圖
 |
五、傘齒輪刀閘閥 連接尺寸
| 公稱通徑（mm） | H |
|---|---|
| 50 | 370 |
| 65 | 400 |
| 80 | 440 |
| 100 | 510 |
| 125 | 580 |
| 150 | 690 |
| 200 | 800 |
| 250 | 960 |
| 300 | 1200 |
| 350 | 1360 |
| 400 | 1550 |
| 450 | 1700 |
| 500 | 1900 |
| 600 | 2400 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
