一、刀閘閥產品概述

上海川滬閥門有限公司生產的PZ73X、PZ73F、PZ73H型刀閘閥，刀閘閥它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質，閘板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間，工作壓力低，不易堆積雜物，價格較低。
刀閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。本類閥門在管道中一般應當水平安裝。
特點：
1.提升式的閘板密封面，可刮除密封面上的粘著物，自動清理雜物。 2.不銹鋼閘板可防止腐蝕引起的密封泄漏。 3.硬質全金密封面能保證密封耐磨性能和要求。 4.閥體密封面沒有凹槽，不產生積留物，能保證開啟靈活。 5.閥體上的導向塊使閘板正確運動，四個擠壓塊保證閘板有效密封。
適用場景:
1.采礦、鋼鐵工業--用于煤炭、濾渣漿等；
2.凈化裝置--用于廢水、泥漿、污物及帶有懸浮物的澄清水；
3.造紙工業--用于任何濃度紙漿、料水混合物；
4.電站除灰--用于灰渣漿液。

二、刀閘閥產品圖片

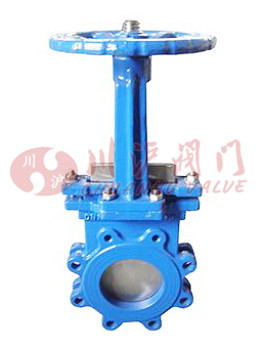

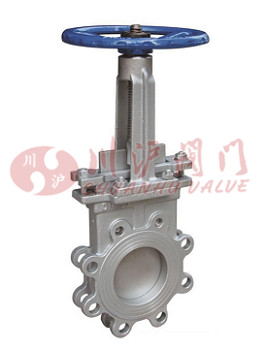

刀閘閥(鑄鋼材質)	刀閘閥(不銹鋼材質)

三、刀閘閥技術參數

型號	材料
型號	閥體	閥桿	密封面	填料
PZ73H-10C/16C	WCB	2Cr13	硬質合金、聚四氟乙烯、丁晴橡膠、合金鋼	V型聚四氟乙烯、柔性石墨環
PZ73F-10P/16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ73Y-10P/16P	CF8 (304)	0Cr18Ni9 (304)

四、刀閘閥結構圖

五、刀閘閥連接尺寸

MPa	DN	L	D1	D2	H	N-M	D0	W(Kg)
1.0	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	23.5
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M20	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
	1000	165	1110	1170	2500	28-M42	700	1120
	1200	190	1325	1390	2800	32-M48	800	1480
